Lo sviluppo della documentazione tecnica è una fase fondamentale di un qualsiasi progetto ingegneristico e richiede competenze specifiche. Questo perché a corredo del progetto è spesso obbligatorio creare la documentazione tecnica specifica relativa a tutte le varie fasi, come ad esempio le istruzioni di montaggio ed installazione (per i tecnici e per l’officina), il manuale di uso e manutenzione per il cliente e le procedure di dismissione a fine vita.
Tutta la documentazione di solito viene scritta e prodotta per essere stampata, ma con gli strumenti giusti si può anche preparare per una versione digitalizzata multimediale di tipo statico, animato o interattivo, accessibile attraverso device digitali in qualsiasi momento e da qualsiasi posizione.
Questi fattori contribuiscono a ridurre al minimo i tempi di preparazione, di manutenzione e la necessità di tradurre i testi in molte lingue diverse, portando con sé numerosi vantaggi, come ad esempio la riduzione dei costi ed il miglioramento del brand aziendale sul mercato.
I modelli di progettazione 3D possono essere riutilizzati per creare il contenuto grafico in grado di spiegare processi e procedure all’interno delle comunicazioni tecniche, quali istruzioni di assemblaggio per la produzione, manuali dei prodotti, istruzioni di installazione, manuali di assistenza, manuali per la formazione, brochure di marketing e offerte per le vendite.
Il software per creare manualistica di SolidWorks
SolidWorks Composer consente di importare i dati di progettazione per creare rapidamente contenuti grafici 2D e 3D per spiegare e presentare chiaramente il proprio prodotto o processo. Gli strumenti verticali permettono di lavorare direttamente dai dati CAD 3D per creare illustrazioni ed immagini di alta qualità, animazioni e contenuti interattivi.
Vediamo di seguito le principali caratteristiche di SolidWorks Composer che, rispetto ad altre soluzioni, lo rendono un prodotto unico sul mercato.
Semplicità di aggiornamento della manualistica tra i dipartimenti
SolidWorks Composer può gestire i dati provenienti da SolidWorks, col quale è perfettamente integrato, ma riesce anche a leggere le geometrie provenienti da un qualunque software CAD 3D e con diversi tipi di dati CAD. Una volta importati i dati sul software, avremo a nostra disposizione la possibilità di aggiornali in base allo stato di avanzamento del progetto, in modo da poter lavorare parallelamente all’ufficio tecnico.
A chi non è mai capitato di dover rifare tutte le immagini perché in ufficio tecnico sono state eseguite alcune modifiche proprio in primo piano? Con SolidWorks Composer questo processo risulta molto più agevole perché esiste una funzionalità per aggiornare i dati CAD al bisogno, senza incorrere nel rischio di perdere il lavoro svolto in precedenza.
Attori di collaborazione flessibili
SolidWorks Composer mette a disposizione funzionalità verticali per la gestione delle informazioni. Una di queste sono gli attori di collaborazione, ovvero piani di sezione, frecce lineari, frecce circolari, polilinee, etichette, misure, testi e molto altro, il tutto totalmente personalizzabile. Questa possibilità trasforma la comunicazione rendendola più efficace e meno soggetta alle incomprensioni, permettendo di omettere lunghi paragrafi di testo che sarebbero poi oggetto di laboriose traduzioni.

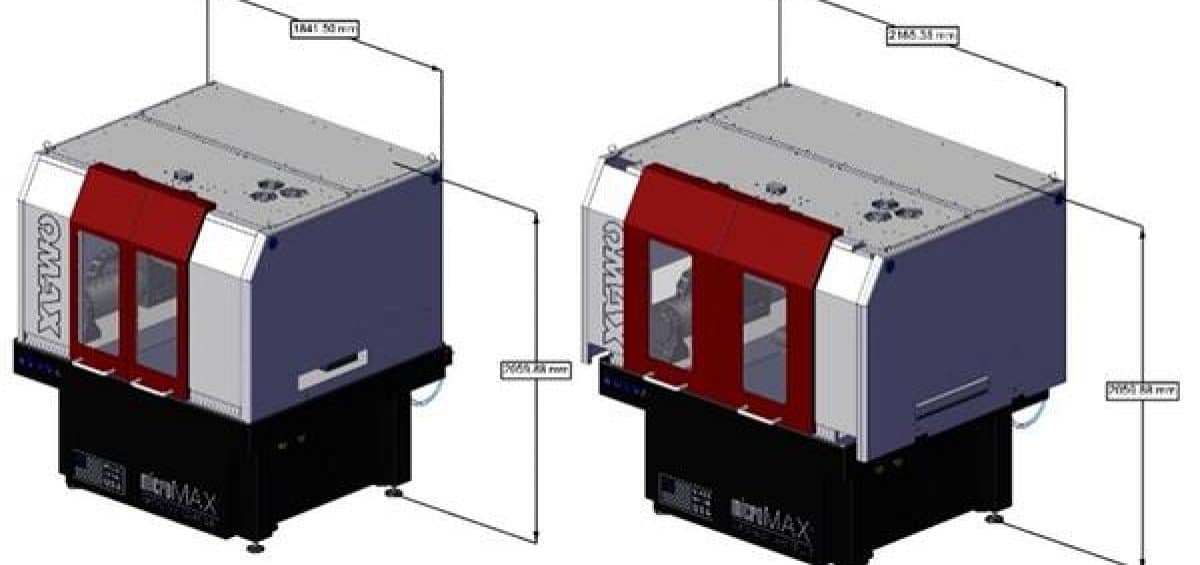

Gli attori di collaborazione sono direttamente collegati alla geometria importata e si aggiornano solo in caso di modifica. Consideriamo ad esempio le misure di ingombro della macchina che stiamo progettando. Abbiamo creato la prima immagine del progetto iniziale, inserendo le quote di ingombro tramite lo strumento Misura. Successivamente il progetto ha subito una modifica: è stato allargato ad esempio il carter di protezione. A questo punto se aggiorniamo il contenuto con il comando dedicato, le quote inserite precedentemente si modificheranno mostrando il nuovo valore e si potrà procedere all’esportazione della relativa immagine senza fare ulteriori modifiche alla vista realizzata in precedenza.
Gestione dati in dimensioni ridotte
Con SolidWorks Composer potrai gestire con estrema semplicità anche assiemi con un elevato numero di componenti. Questo è dovuto al fatto che viene importata solo la grafica dei modelli, creando di fatto un unico file di dimensioni ridotte che garantisce un movimento della geometria nell’area grafica più fluido rispetto al CAD, dove invece oltre alla grafica dei componenti è presente anche tutta la matematica.

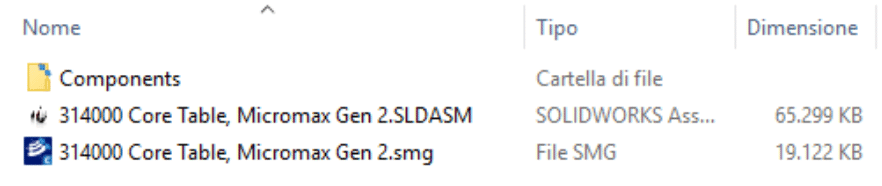

Nell’immagine seguente vediamo un esempio di un file in formato SolidWorks (sldasm) e sotto il relativo file in formato Composer (.SMG):
La differenza di dimensione tra i due file singoli è circa il 70%, senza considerare la cartella Components che contiene tutti i file CAD dell’assieme che abbiamo preso come esempio (quindi la differenza reale è anche più grande).
Per tutti quelli che hanno già SolidWorks installato e il visualizzatore SolidWorks Composer Player (il visualizzatore gratuito di SolidWorks Composer), proponiamo di fare una prova pratica:
- aprire un file di assieme in modalità risolta,
- nelle aggiunte di SolidWorks attivare “SolidWorks Composer”
- fare “salva con nome” scegliendo il formato SMG come formato di salvataggio
Così facendo verrà creato un file in formato SolidWorks Composer di dimensioni ridotte rispetto al file CAD. Attenzione che il tempo di conversione/esportazione è proporzionale alla complessità del file CAD: lascialo lavorare e poi goditi il risultato aprendolo dal visualizzatore.
Pubblicazione contenuti
Solidworks Composer non impone l’utilizzo di uno specifico software di impaginazione e lascia l’utente libero di utilizzare i software già presenti in azienda e che meglio conosce, senza stravolgere quindi i processi esistenti per la gestione della documentazione.
Da SolidWorks Composer è possibile creare immagini raster nei classici formati jpeg, tiff, png o immagini vettoriali come svg, eps, entrambi gestibili dai principali software per l’impaginazione.
È possibile, inoltre, creare filmati ed animazioni in formato MP4, FLV, MKV o AVI.
SolidWorks Composer Player
SolidWorks Composer ha un proprio visualizzatore, SolidWorks Composer Player, che permette la visualizzazione dei documenti interattivi nativi. Questo visualizzatore può essere scaricato e installato gratuitamente su qualunque PC con sistema operativo Windows. In caso si debba condividere un contenuto interattivo con chi non ha il Player e non lo vuole installare, è possibile salvare i contenuti in formato eseguibile (.EXE), per poterli visualizzare in modo autonomo su PC con sistema operativo Windows.
In entrambi i casi, SolidWorks Composer Player offre molti strumenti di operatività, come ad esempio la creazione di piani di sezione o la possibilità di nascondere o di cambiare lo stile di visualizzazione dei componenti selezionati.
Conclusioni
SolidWorks Composer è un unico software con il quale è possibile realizzare tutti gli output tipici del Desktop Publishing. Partendo quindi dallo stesso file SMG potrai realizzare le immagini raster per il manuale, i video di manutenzione del prodotto, le immagini vettoriali per la parte service del sito, i contenuti interattivi. Con SolidWorks Composer avrai inoltre la flessibilità di non dover decidere a monte l’output desiderato, rimanendo poi bloccato sulla scelta fatta in origine.
Rimaniamo a tua disposizione qualora volessi approfondire le tematiche trattate in questo breve articolo.
