Come ogni anno SolidWorks rilascia una nuova versione dei propri prodotti e di solito aggiunge nuove funzionalità e migliora le funzionalità esistenti.
Proprio come un iceberg, la maggior parte della massa è sotto la superficie, quindi apparentemente dopo l’upgrade di versione sembra tutto uguale, ma se diamo un’occhiata nel dettaglio ai miglioramenti di SOLIDWORKS Electrical, vedrai quante cose nuove ci siano e come potrai metterle in pratica fin da subito.
Di seguito è riportato un elenco e una breve descrizione di 5 diverse nuove funzionalità che sono nella top 5 secondo gli addetti ai lavori.

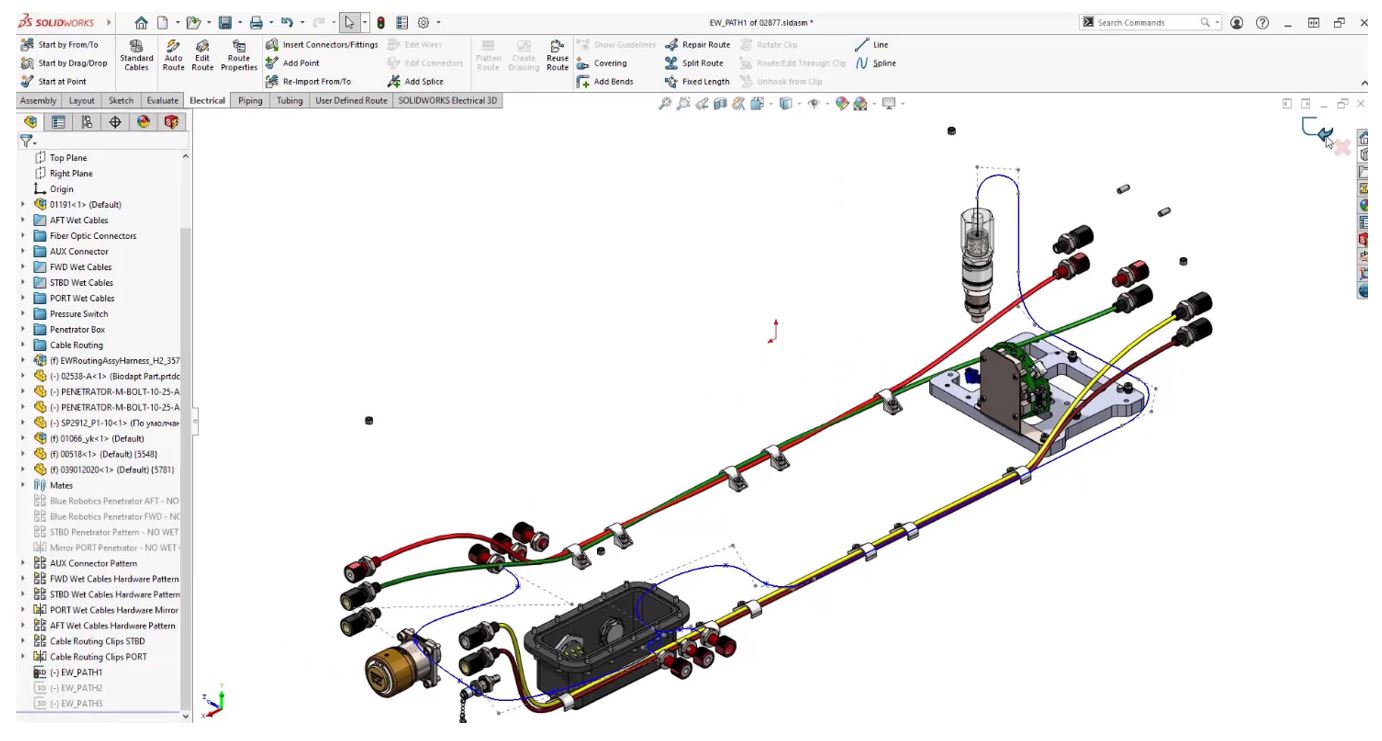

1) Spline e Archi per definire il percorso del cablaggio
La nuova capacità di utilizzare anche strumenti di schizzo quali linee, archi e spline, consente un maggiore controllo nella creazione di percorsi di instradamento dei cablaggi elettrici e migliora notevolmente la versatilità di instradamento dei cablaggi in prodotti geometricamente complessi.
In più, può anche aiutare ad evitare di trovarsi a dover gestire fastidiosi avvisi di “raggio di curvatura” che appaiono durante il routing, quando si danno alle spline dello schizzo EW_PATH raggi troppo piccoli per girare negli angoli stretti.

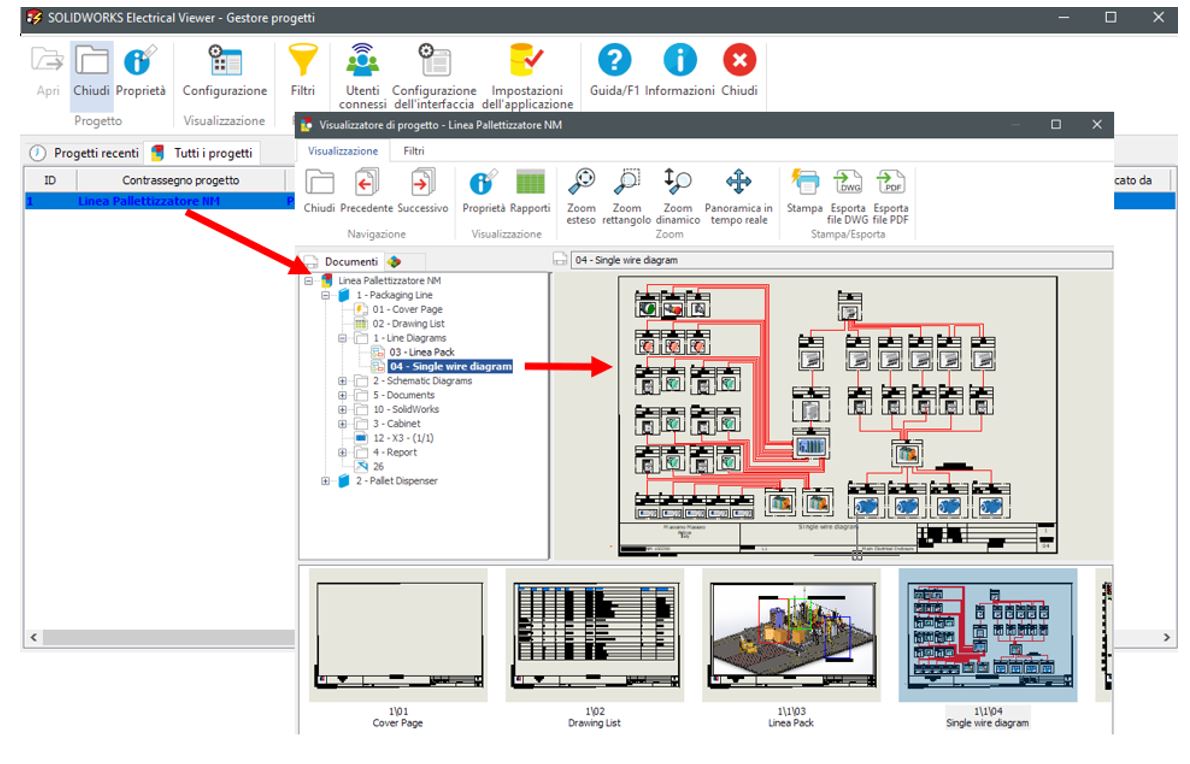

2) SOLIDWORKS Electrical Viewer
Con l’aggiunta dell’Electrical Viewer (presente sulla macchina di chiunque al momento dell’installazione della versione 2021), potrai rivedere e anche esportare o stampare i disegni senza utilizzare una licenza di SolidWorks Electrical. Se tutto il team elettrico è al lavoro e non ci sono licenze libere, ma hai comunque bisogno di aprire un file per fare delle valutazioni sul progetto, il Viewer è la riposta al tuo problema. Così facendo non sarà più necessario chiedere temporaneamente in prestito la licenza ad un collega, interrompendo tra l’altro il suo lavoro.
3) Esclusione dalla distinta dei materiali (BOM)

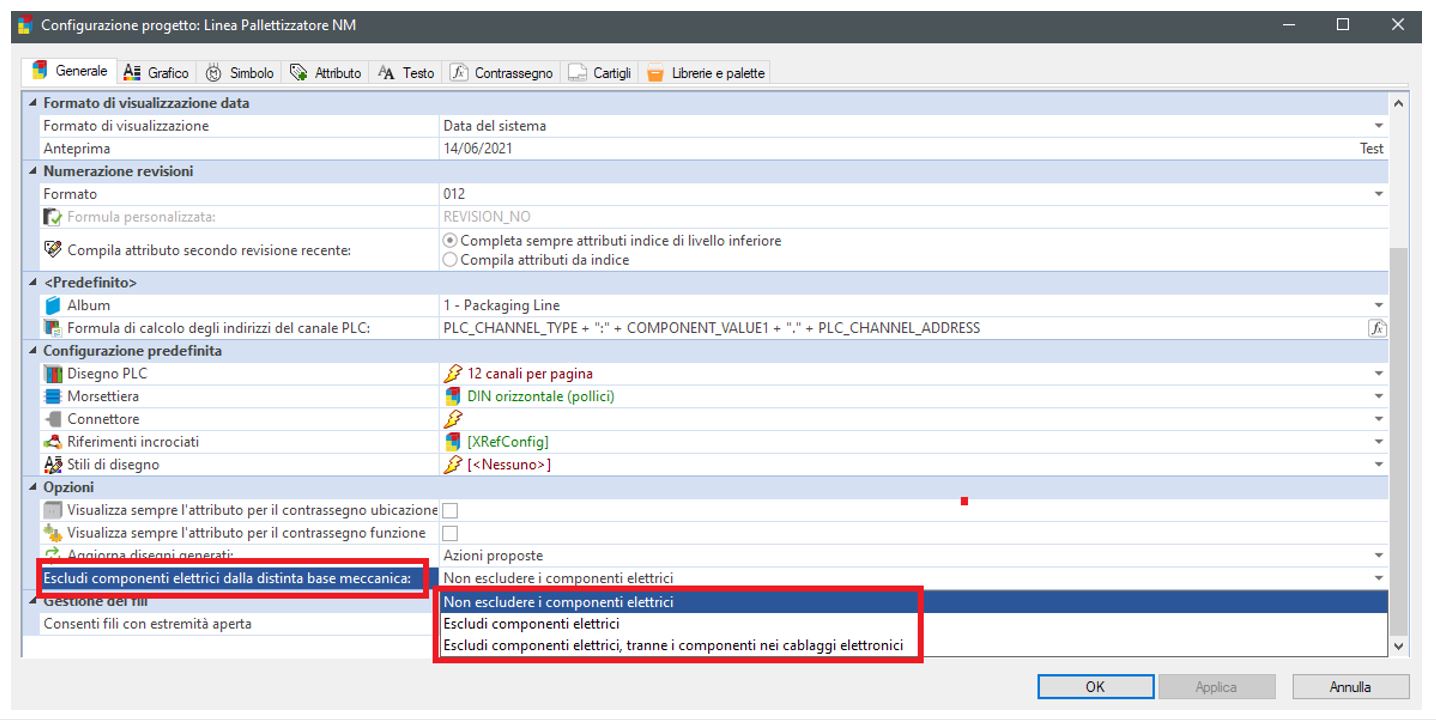

Gli utenti SolidWorks hanno sempre avuto la possibilità di nascondere a piacimento gli elementi dalla loro distinta materiali, mentre per gli utenti di Electrical questa operazione non è mai stata banale e li ha obbligati spesso ad usare alcuni workaround, ottenuti tipicamente attraverso i “dati utente” e l’utilizzo dei filtri. Dalla versione 2021 anche gli utenti di Electrical hanno la funzione “Escludi dalla distinta dei materiali”.
Questa funzionalità è particolarmente comoda quando si vogliono usare i dati di una parte (attributi, forma, simboli ecc.), ma non la si vuole includere nel progetto per un qualsivoglia motivo.

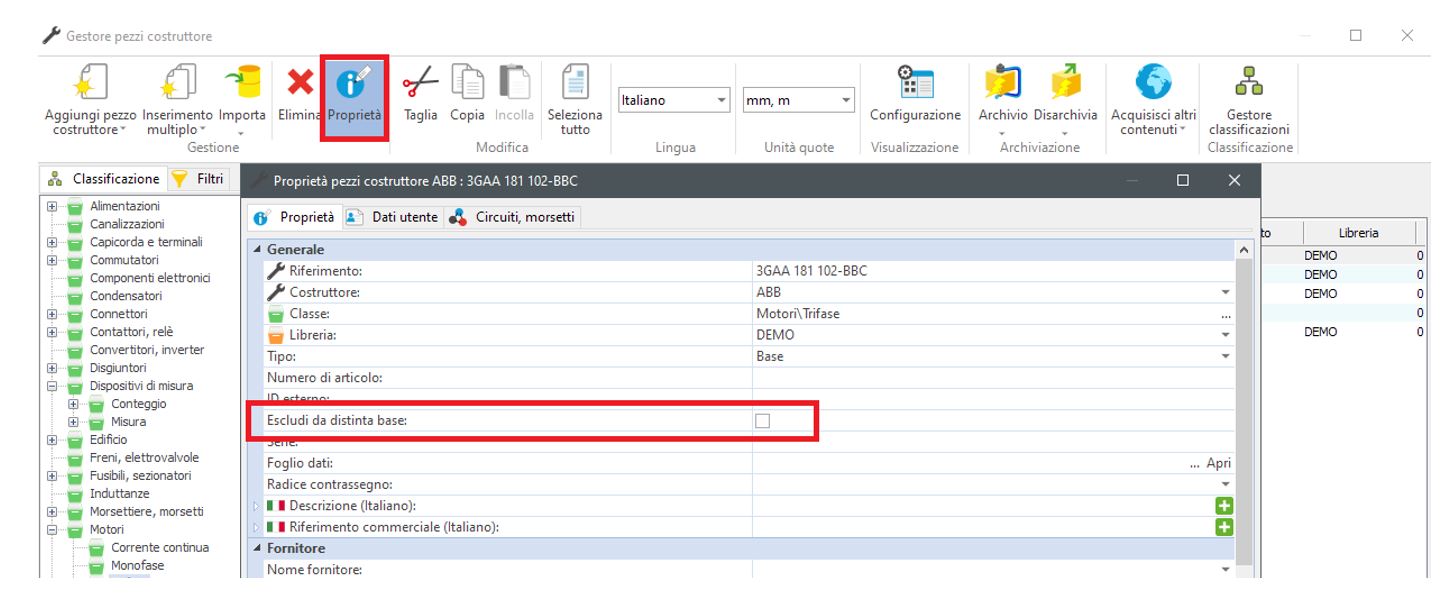

Se una parte non deve essere inserita mai nelle distinte, puoi attivare l’opzione direttamente nella Libreria. Se invece la sua esclusione dipende dal progetto, allora puoi gestirla direttamente sulle proprietà della parte, aggiornando solo quel componente in quello specifico contesto.
Potrai poi generare un report con il FILTRO ESCLUDI o con una stringa fissa nella vostra query personalizzata tramite la variabile “WHERE” (WHERE “exclude from BOM” == 0) e tutti i componenti filtrati spariranno dal report.
4) Opzioni del filo
I progettisti elettrici che lavorano con SolidWorks Electrical, devono condividere spesso idee diverse e progettare in contemporanea. Quando uno di loro ha la necessità di cambiare un simbolo su un nodo del circuito, spesso anche la direzione dei fili cambia automaticamente. Tuttavia, di solito l’intento è solo quello di rimuovere un componente e di sostituirlo eventualmente con qualcos’altro, preferibilmente lasciando il cablaggio com’è. Ora, nella configurazione del progetto, è possibile risolvere questo fastidioso problema.
Soluzione

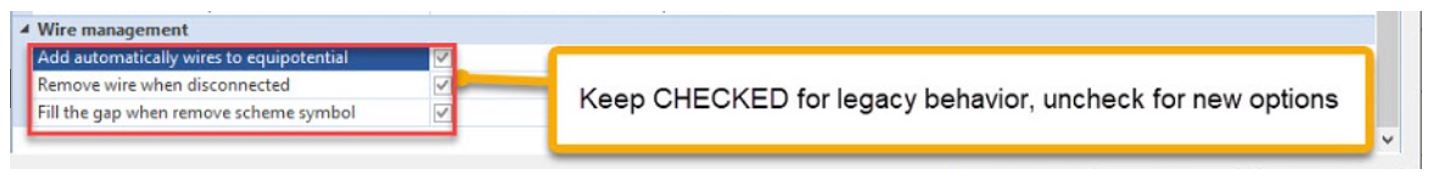

Quando avvii i tuoi progetti, troverai 3 nuove opzioni che saranno spuntate di default per mantenere il comportamento precedente e consentendoti di risparmiare molto tempo per gestire gli errori di aggiornamento provocati dal sistema in caso di modifica.
Deselezionando le prime 2 caselle il cablaggio permane nel suo stato originale, mantenendo l’indicatore del nodo e impostando uno stato “PENDING” sull’estremità del filo che rimane non connessa; ciò significa che quel filo esisterà nel database come semplice cavo volante e che rimarrà comunque al suo posto quando verrà inserito un nuovo componente.
5) Archiviazione programmata
Questa funzionalità è stata richiesta a lungo dagli utilizzatori di SolidWorks Electrical e finalmente dalla versione 2021 è possibile gestire in modo automatico l’archiviazione dei propri ambienti.
Purtroppo, per una serie di motivi, può accadere di perdere i dati su cui si sta lavorando. La funzionalità di archiviazione automatica dell’ambiente, aiuta a risolvere questo tipo di problematica in fretta e col minimo disagio. In precedenza, era l’utente che doveva preoccuparsi di gestire manualmente l’archiviazione dell’ambiente. Ora invece è possibile utilizzare l’Utilità di pianificazione di Windows per impostare l’esecuzione dell’operazione pianificata, in modo che il sistema la possa eseguire in automatico in background nel momento più indicato.
Come funziona

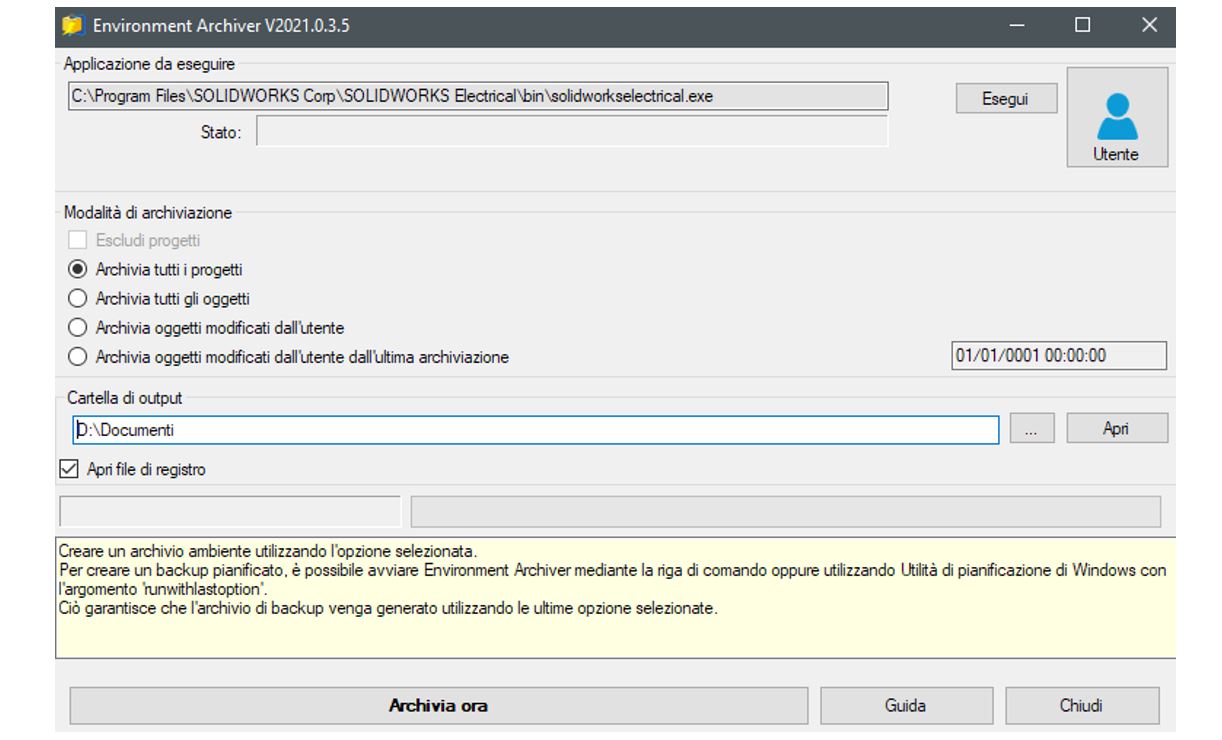

Nella cartella “C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS Electrical\bin\” c’è una cartella “EwEnvironmentArchiver”. Al suo interno c’è l’eseguibile per impostare le opzioni. È possibile scegliere di creare un backup totale o parziale a seconda delle esigenze, insieme al percorso dove posizionare i file.

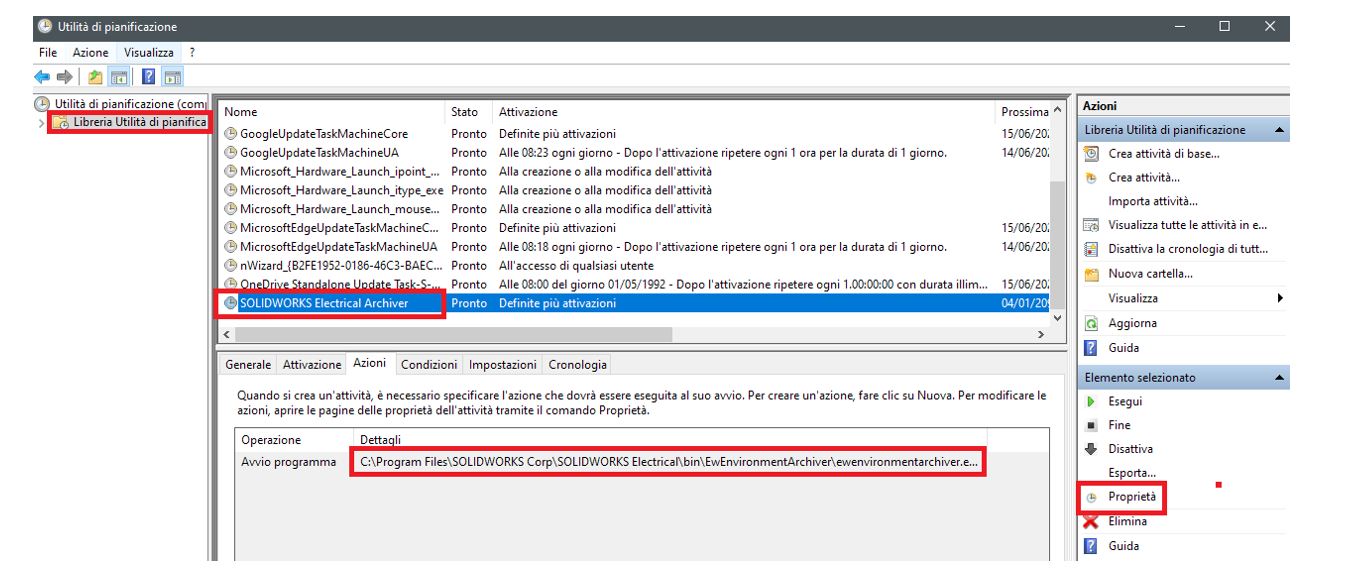

Successivamente, nell’Utilità di pianificazione di Windows, troverai l’operazione definita nella libreria di tutte le operazioni pianificate. Tramite le proprietà dell’azione, potrai definirne l’attivazione, la cadenza, le condizioni, le impostazioni ed altro ancora.
Consiglio
Ti consiglio di pianificare un’azione di prova per assicurarti che tutto sia impostato correttamente. Se l’esito del test è positivo, all’ora pianificata, dovresti trovare un file di archivio nella cartella di destinazione. Al termine dell’azione, può anche essere generato un rapporto che mostri i dettagli dell’operazione e se l’archivio è stato salvato correttamente o se ci sono stati problemi durante la procedura.
Fonte: Blog SolidWorks
