Semplificazione nella creazione di schemi elettrici
Riduzione dei tempi di progettazione di schemi elettrici incorporati
Integrazione bidirezionale e in tempo reale con SolidWorks
Progettazione di cablaggi basati su schemi con funzionalità di instradamento, appiattimento e documentazione automatizzata

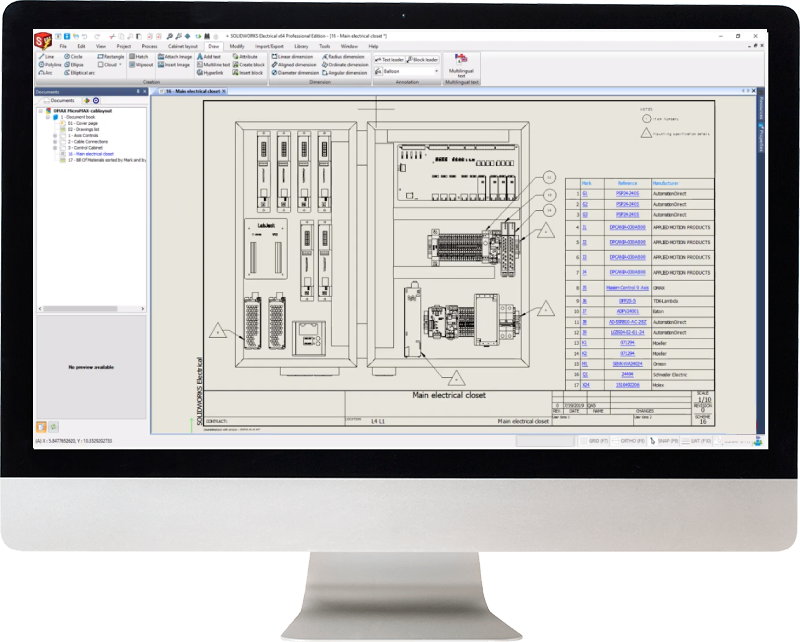

SolidWorks Electrical semplifica la progettazione dei sistemi elettrici grazie a strumenti di progettazione intelligenti, a un database di parti completo e all’integrazione in tempo reale di schemi 2D e modelli 3D.
La progettazione semplice e intuitiva garantisce un aumento della produttività di progettisti elettrici e meccanici, maggiore collaborazione, oltre a offrire distinte materiali e dati di progetto integrati, con una conseguente riduzione degli errori e un time-to-market più breve.
SOLIDWORKS Electrical è una soluzione software per la progettazione elettrica distribuita da Nuovamacut, specificamente sviluppata per semplificare e velocizzare la progettazione dei sistemi elettrici industriali. Il software si distingue per la sua capacità di ridurre i tempi necessari alla creazione di schemi elettrici complessi e integrati. Grazie a strumenti di progettazione avanzati e a una ricca libreria di componenti elettrici standard, il sistema ottimizza l’intero processo di sviluppo, garantendo un netto aumento della produttività per l’ufficio tecnico, una drastica riduzione degli errori di progettazione e un conseguente time-to-market più rapido per i nuovi prodotti.
La caratteristica centrale di SOLIDWORKS Electrical è la sincronizzazione bidirezionale e in tempo reale tra gli schemi elettrici 2D e il modello CAD 3D meccanico. Il software opera all’interno di un ambiente di collaborazione multiutente nativo, in cui le modifiche apportate dal progettista elettrico sullo schema bidimensionale si riflettono istantaneamente e automaticamente nel modello tridimensionale gestito dal progettista meccanico, e viceversa. Questa perfetta sincronizzazione bidirezionale dei dati di progetto elimina le discrepanze geometriche o logiche tra i due reparti, azzerando i conflitti di versione e i classici errori manuali di trascrizione.

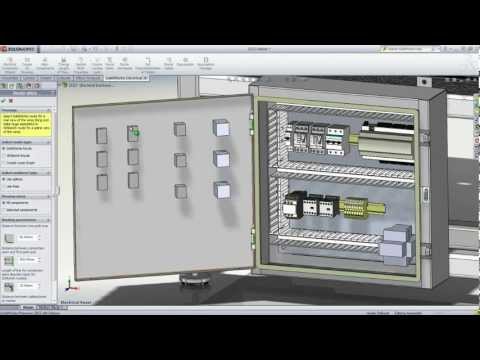

SOLIDWORKS Electrical 3D collega gli schemi elettrici realizzati in SOLIDWORKS Electrical Schematic con il modello CAD 3D di SOLIDWORKS. Consente di posizionare componenti elettrici, instradare automaticamente fili, cavi e fasci di cavi, verificare gli ingombri e calcolare le lunghezze reali dei cablaggi. È inoltre possibile generare automaticamente la documentazione associata, migliorando la qualità del progetto e riducendo gli errori in fase di assemblaggio.
SOLIDWORKS Electrical è disponibile in diverse configurazioni. SOLIDWORKS Electrical Schematic è dedicato alla progettazione degli schemi elettrici 2D. SOLIDWORKS Electrical 3D integra gli schemi nel modello CAD tridimensionale per la progettazione dei cablaggi. SOLIDWORKS Electrical Professional combina entrambe le funzionalità in un’unica soluzione, favorendo una collaborazione completa tra progettazione elettrica e meccanica.
SOLIDWORKS Electrical abbatte i muri tra i reparti ingegneristici consentendo a ingegneri elettrici e progettisti meccanici di lavorare contemporaneamente e nello stesso momento sullo stesso progetto in tempo reale. Grazie alla condivisione collaborativa e nativa dei dati ECAD e MCAD, i team condividono dati di progetto integrati e distinte base (BOM) unificate. Questo flusso sincronizzato evita che la produzione si trovi a interpretare i percorsi dei fili in officina, promuovendo una reale cooperazione aziendale che si traduce in una coerenza assoluta tra il progetto teorico, la produzione fisica e l’assemblaggio finale.
SOLIDWORKS Electrical consente di generare distinte materiali (BOM) complete e coerenti con il progetto elettrico e, quando integrato con SOLIDWORKS CAD, facilita la gestione coordinata dei componenti elettrici e meccanici. Questo migliora la qualità della documentazione tecnica, riduce il rischio di componenti mancanti o non aggiornati e semplifica le attività di produzione e approvvigionamento.
