Integrazione dell’analisi CFD all’interno del processo di sviluppo prodotto
Riduzione di prototipi e modifiche di progetto
Visualizzazione rapida ed efficace

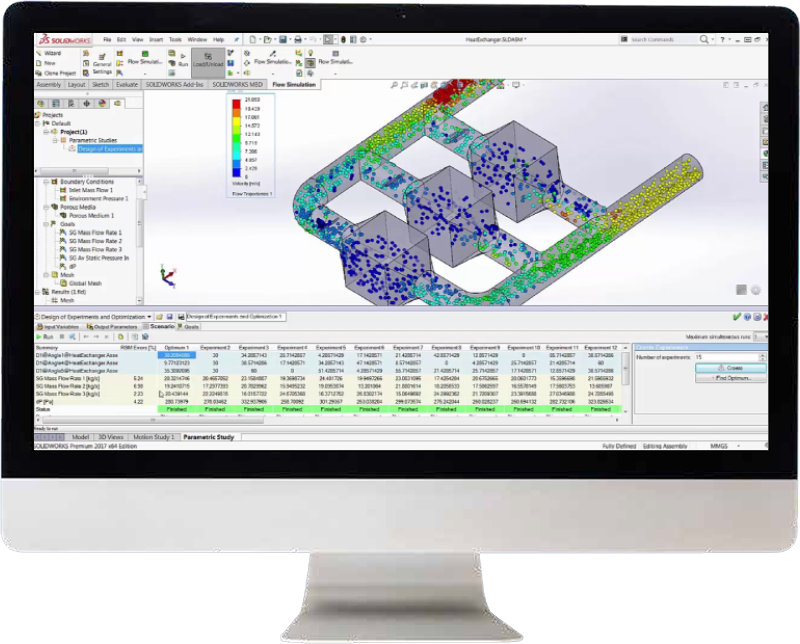

SolidWorks Flow Simulation è il software per l’analisi fluidodinamica computazionale (CFD) e simulazione termica completamente integrato in ambiente SolidWorks. Consente una rapida creazione di simulazioni dei flussi, del trasferimento termico, delle forze dei fluidi e dei gas nei punti critici del modello.
Confronta Flow Simulation con le funzionalità dei moduli aggiuntivi Modulo VHAC, Modulo di raffredamento dell’Elettronica.
| SOLIDWORKS Flow Simulation | Modulo HVAC | Modulo di raffreddamento dell’elettronica | |
|---|---|---|---|
| Facilità d’uso SOLIDWORKS Simulation è interamente integrato nel CAD 3D SOLIDWORKS per garantire semplicità di utilizzo e integrità dei dati. L’utilizzo degli stessi paradigmi dell’interfaccia utente (UI) di SOLIDWORKS con barre degli strumenti, menu e menu sensibili al contesto visualizzati facendo clic con il pulsante destro, consente all’utente di familiarizzare rapidamente con esso. I tutorial integrati e la ricerca nelle guide in linea facilitano l’apprendimento e la risoluzione dei problemi. |
 |
|
|
| Riutilizzo dei dati di progettazione SOLIDWORKS Simulation supporta i materiali e le configurazioni SOLIDWORKS per analizzare in modo semplice numerosi carichi e configurazioni del prodotto. |
|
||
| Ottimizzazione multiparametrica È possibile condurre uno studio di ottimizzazione per più di una variabile di input utilizzando lo studio parametrico Design of Experiment (DOE) e ottimizzazione. È possibile eseguire un calcolo dei punti del progetto e trovare soluzioni ottimali. |
|
|
|
| Funzionalità di SOLIDWORKS Flow Simulation -Flussi di gas/liquidi comprimibili e di fluidi incomprimibili -Flussi di gas a regimi subsonici, transonici e supersonici -Capacità di prendere in considerazione il trasferimento termico per conduzione in elementi fluidi, solidi e porosi. Con o senza trasferimento termico coniugato (fluido-solido) e con/senza resistenza termica (solido-solido). |
|
||
| Database dei materiali SOLIDWORKS Flow Simulation: un database progettuale personalizzabile consente agli utenti di modellare e includere comportamenti specifici di solidi, fluidi e ventole. SOLIDWORKS Flow Simulation e modulo HVAC: l’estensione del database progettuale HVAC aggiunge componenti HVAC specifici. SOLIDWORKS Flow Simulation e Modulo di raffreddamento elettrico: il database progettuale esteso del Modulo elettronico include componenti elettronici specifici e le relative caratteristiche termiche. |
|
|
|
| Interno Calcolo dell’impatto del flusso dei fluidi attraverso il prodotto. |
|
|
|
| Esterno Calcolo dell’impatto del flusso dei fluidi intorno al prodotto |
|
|
|
| 2D – 3D Per impostazione predefinita, tutti i calcoli avvengono su un dominio 3D completo. Dove possibile, le simulazioni possono essere eseguite anche in un piano 2D per ridurre il tempo di esecuzione senza influenzare la precisione. |
|
|
|
| Conduzione termica nei solidi Il calcolo delle variazioni di temperatura nella geometria solida del prodotto è una selezione opzionale. Può essere creato un trasferimento termico coniugato attraverso convezione, conduzione e irraggiamento. I calcoli possono includere la resistenza al contatto termico. SOLIDWORKS Flow Simulation: calcolo della conduzione termica pura nei solidi per identificare i problemi quando non sono presenti fluidi per soluzioni rapide. SOLIDWORKS Flow Simulation e modulo HVAC: includono materiali semitrasparenti per l’irraggiamento, per soluzioni precise in cui il carico termico del prodotto è influenzato da materiali trasparenti. SOLIDWORKS Flow Simulation e Modulo di raffreddamento elettrico: simulazione degli effetti del dispositivo specifici per l’elettronica – Raffreddatori termoelettrici – Tubi di calore – Riscaldamento Joule – Stratificazioni PCB |
|
|
|
| Gravità Include il galleggiamento nei fluidi, importante per la convenzione naturale, la superficie libera e problemi misti. |
|
|
|
| Rotazione Possibilità di simulare superfici o parti mobili/rotanti per calcolare l’effetto dei dispositivi rotanti/mobili. |
|
||
| Superficie libera Consente di simulare i flussi con un’interfaccia che si muove liberamente tra due fluidi immiscibili, come gas-liquido, liquido-liquido, gas-liquidi non newtoniani. |
|
||
| Simmetrico I tempi della soluzione di simulazione possono essere ridotti sfruttando la simmetria. La simmetria cartesiana può essere applicata ai piani x, y o z. La periodicità del settore permette agli utenti di calcolare un settore di un flusso cilindrico. |
|
|
|
| Gas Calcolo del flusso ideale e reale per le condizioni subsoniche, transoniche e supersoniche. |
|
||
| Liquidi I flussi di liquido possono essere descritti come non comprimibili, comprimibili o non newtoniani (come olio, sangue, salse, ecc.). Per i flussi d’acqua può essere determinata anche la posizione della cavitazione. |
|
||
| Vapore Per i flussi che comprendono il vapore acqueo, vengono calcolate la condensazione e l’umidità relativa. |
|
||
| Descrizione dello strato limite Gli strati limite laminari, turbolenti e transizionali vengono calcolati utilizzando un approccio della legge di parete modificata. |
|
|
|
| Flussi misti Miscele immiscibili: esecuzione di un flusso di una qualsiasi coppia di fluidi appartenenti a gas, liquidi o liquidi non newtoniani. |
|
|
|
| Fluidi non newtoniani Determinare il comportamento del flusso dei liquidi non newtoniani, come olio, sangue, salse, ecc. |
|
|
|
| Condizioni del flusso I problemi possono essere definiti dalla velocità, pressione, massa, o condizioni del flusso del volume. |
|
|
|
| Condizioni termiche Le caratteristiche termiche dei fluidi e dei solidi possono essere impostate a livello locale e globale per una configurazione precisa. |
|
|
|
| Condizioni della parete Le condizioni termiche e di ruvidità a livello locale e globale possono essere impostate per una configurazione precisa. |
|
|
|
| Componenti porosi Capacità di trattare alcuni componenti del modello come elementi porosi con il flusso dei fluidi che passa attraverso essi, o di simularli come cavità dei fluidi con una resistenza distribuita al flusso dei fluidi. |
|
|
|
| Visualizzazione Visualizzazione della sollecitazione e dello spostamento dell’assieme con grafici 3D personalizzabili. Animazione della risposta dell’assieme sottoposto ai carichi per visualizzare deformazioni, modi di vibrazione, comportamento del contatto, alternative di ottimizzazione e traiettorie del flusso. |
|
|
|
| Personalizzazione dei risultati Fornisce gli elementi dei risultati standard per un’analisi strutturale, come sollecitazioni Von Mises, spostamenti, temperatura, ecc. L’intuitivo grafico dei risultati basato sulle equazioni consente di personalizzare la post-elaborazione dell’analisi strutturale per migliorare la comprensione e l’interpretazione del comportamento del prodotto. |
|
|
|
| Comunicazione e reporting Creare e pubblicare report personalizzati per comunicare i risultati della simulazione e collaborare con eDrawings®. |
|
|
|
| Flussi bifasici (fluido + particelle) Capacità di calcolare (con il post-processore) nei campi dei risultati ottenuti, i movimenti delle particelle specificate (Studi delle particelle) o i flussi dei fluidi estranei specificati (Studio dei traccianti) nel flusso dei fluidi, che non interessano questo flusso dei fluidi. |
|
|
|
| Previsione del rumore (a regime stazionario e transitorio) Previsione del rumore utilizzando un algoritmo Fast Fourier Transformation (FFT, trasformata di Fourier veloce) che converte un segnale di tempo nel dominio di frequenza complesso per l’analisi transitoria. |
|
||
| Condizioni HVAC Includono materiali semi-permeabili alle radiazioni per un’analisi termica accurata. |
|
||
| Studio del tracciante Le applicazioni HVAC variano sensibilmente. I fattori per soddisfare i requisiti delle prestazioni termiche e qualitative includono l’ottimizzazione del flusso d’aria, temperatura, qualità dell’aria e controllo di contenimento. |
|
||
| Parametri di comfort Comprensione e valutazione dei livelli di comfort termico per diversi ambienti utilizzando l’analisi del fattore di comfort termico. |
|
||
| Condizioni elettroniche -Tubi di calore -Giunti termici -Componenti a due resistori -Schede a circuito stampato -Raffreddatori termoelettrici |
|
