Le sfide dei progettisti di oggi risolte da SolidWorks 2021

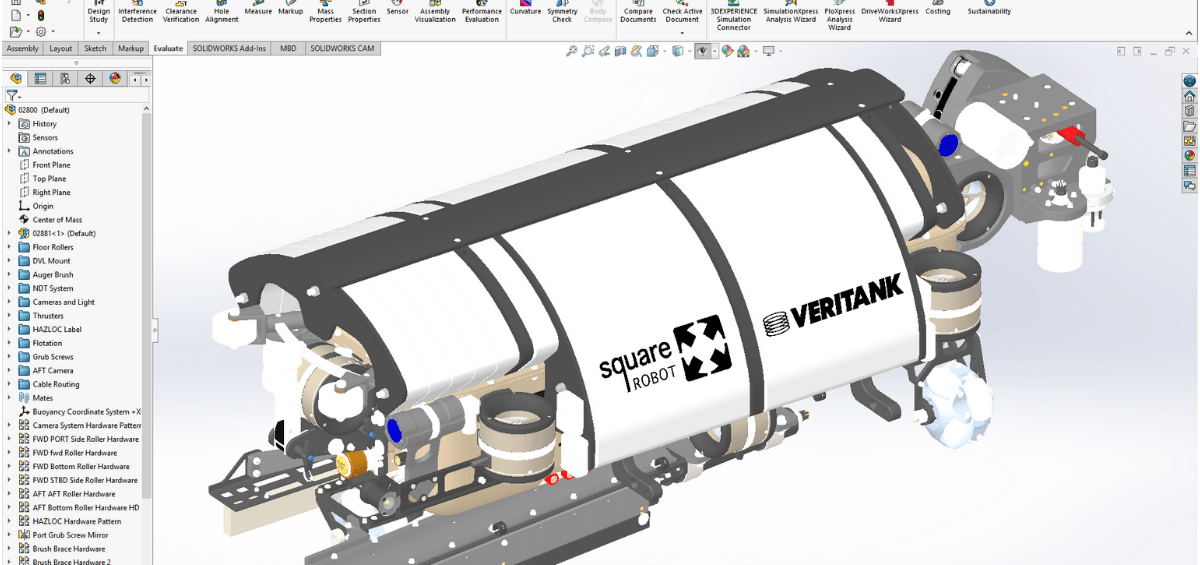

Prestazioni di grandi assiemi migliorate

Come abbiamo già detto gli assiemi di oggi sono più complessi poiché contengono un numero crescente di parti meccaniche tradizionali e di unità di controllo elettroniche che alloggiano in circuiti presenti su centinaia di componenti elettrici. Anche i loro sistemi di instradamento, che possono essere dotati di tubazioni e sistemi di cablaggio, sono sempre più complicati.

I miglioramenti inseriti nella nuova release riguardano diversi aspetti.

#1: velocità
Partiamo dai miglioramenti per gli assiemi legati alla velocità:

• prestazioni migliorate per il culling di occlusione e i bordi delle silhouette
• passaggio più rapido da una configurazione all’altra
• miglioramenti significativi delle prestazioni di apertura, salvataggio e chiusura degli assiemi
• salvataggio più rapido dei file nel vault di SOLIDWORKS PDM

#2: esperienza di progettazione
Oltre a questi appena elencati, ci sono altri miglioramenti che ottimizzano l’esperienza di progettazione degli utenti ovvero:

• il rilevamento e la segnalazione di riferimenti circolari aiutano a migliorare i tempi di ricostruzione

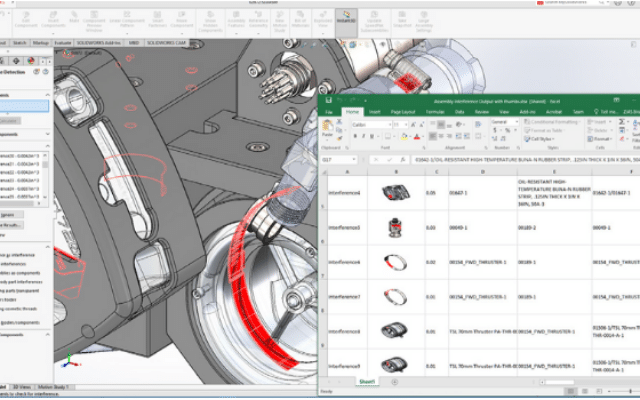

• i rapporti di rilevamento delle interferenze possono essere esportati, con le immagini, in fogli di calcolo Microsoft Excel
• i componenti a peso leggero possono, se lo si desidera, essere risolti automaticamente quando si espande un nodo dell’albero delle funzioni

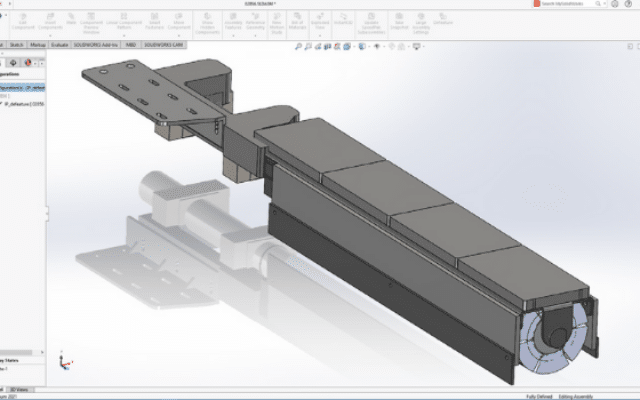

• i modelli Defeature possono ora essere salvati come configurazioni, consentendo di passare più rapidamente da una versione completa a una semplificata e viceversa
• le ripetizioni a catena utilizzano la distanza lungo il percorso, o distanza lineare, per la spaziatura, rendendo la modellazione dei sistemi di trasmissione a catena più realistica e precisa.

#3: interfaccia utente
Altri ancora sono legati all’interfaccia utente, tra cui:

• nel Property Manager Accoppiamenti, i tipi di accoppiamento standard, meccanico e avanzato si trovano ora in schede separate
• quando si capovolge l’allineamento di un accoppiamento, l’accoppiamento modificato viene capovolto
• è possibile specificare un tipo di vincolo predefinito e bloccare la rotazione degli accoppiamenti di asola
• la sincronizzazione della configurazione dei componenti ripetuti nella testa di serie bloccherà le modifiche alla configurazione delle istanze ripetute.

SOLIDWORKS 2021 consente ai progettisti di lavorare più rapidamente su assiemi di grandi dimensioni e complessi, grazie a una combinazione di miglioramenti delle prestazioni e nuove funzionalità che consentono di migliorare i flussi di lavoro.
