Caratterizzato da una serie di soluzioni flessibili e personalizzate, SolidWorks 2022 migliora le capacità e i flussi di lavoro usati ogni giorno per la progettazione, la documentazione, la gestione dei dati e la convalida. Nuovi flussi di lavoro, nuove funzionalità e miglioramenti in termini di prestazioni consentono agli “innovatori” di operare in modo più intelligente e con maggiore velocità, creando prodotti migliori in minor tempo.
La Dassault Systèmes è fortemente orientata allo sviluppo di 3DEXPERIENCE WORKS, dove è possibile accedere alla prossima generazione di applicazioni cloud-centriche ed integrate sulla piattaforma 3DEXPERIENCE®, per affrontare sfide sempre più complesse, sfruttando soluzioni che abbiano come obiettivo la collaborazione ed una scalabilità senza precedenti.
Ma la Dassault Systèmes rimane impegnata anche nello sviluppo e nel supporto della suite SolidWorks Desktop e dei clienti che la utilizzano.
In questo articolo di blog illustrerò quali sono le 15 principali novità di SolidWorks 2022.
Indice:
- Prestazioni e flusso di lavoro degli assiemi
- Uso esteso della modalità Dettagli
- Quote e tolleranze geometriche più efficienti
- Modellazione ibrida
- Miglioramenti alla modellazione di parti
- Supporto della distinta di taglio nelle tabelle della distinta materiali
- Tabelle di configurazione
- Miglioramenti al Sistema di struttura e alla saldatura
- Nuovo connettore del tirante
- Collegamento e contatto ottimizzati
- Progettazione e comunicazione basate su file DWG migliorate
- Documentazione e progettazione elettrica migliorate
- Visualizzazione e importazione con prestazioni ottimizzate
- Processi di controllo qualità semplificati
- Collaborazione e condivisione dei dati migliorate
- Release 2021

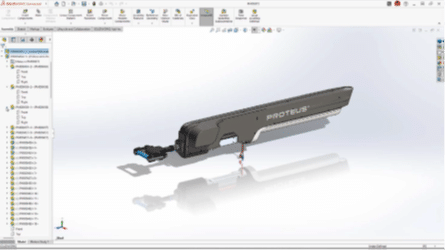

1. Prestazioni e flusso di lavoro degli assiemi
Fai di più in meno tempo. Sono stati introdotti significativi miglioramenti della qualità e delle prestazioni quando lavori ad esempio su grandi assiemi, in importazione di file neutri (ad esempio STEP, IFC e DXF/DWG), nelle funzioni di dettaglio dei disegni e nella gestione dei dati. Le prestazioni degli assiemi vengono ottimizzate in automatico e non dovrai più preoccuparti di scegliere modalità particolari o settare impostazioni.
- Risparmia tempo durante l’apertura, la chiusura e il salvataggio degli assiemi con prestazioni migliorate per queste funzioni.

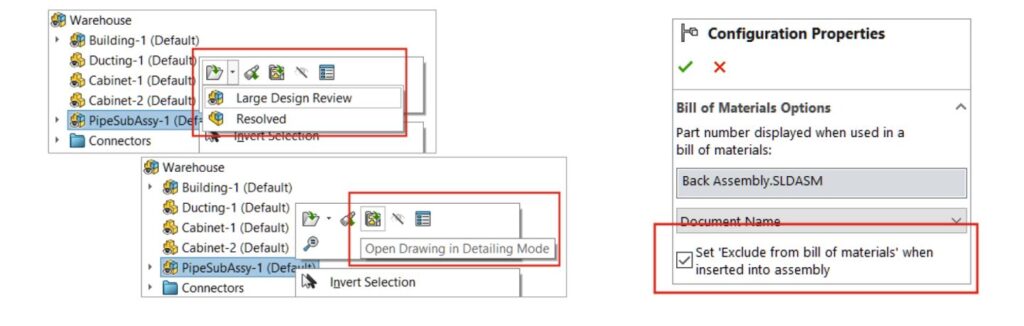

- Apri più rapidamente i sottoassiemi con la modalità Revisione grandi progetti. Dall’assieme in modalità Revisione grandi progetti, apri i sottoassiemi in modalità Revisione grandi progetti o in modalità Risolta.

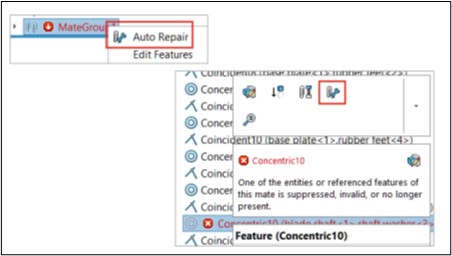

- Negli assiemi è stata migliorata la barra degli strumenti contestuale degli accoppiamenti ed anche la terna di riferimento viene visualizzata automaticamente quando si selezionano uno o più componenti.
Sono state migliorate anche la qualità e le prestazioni grafiche.
2. Uso esteso della modalità Dettagli
- La modalità dettagli (che sostituisce definitivamente la Vista rapida) è ora disponibile per tutti i disegni indipendentemente dalla versione di SolidWorks in cui è stato salvato il disegno. In modalità dettagli è possibile creare viste standard e tabelle di foratura.
- Inoltre, è possibile rifilare una vista di posizione alternativa e l’interfaccia utente per le tabelle di distinta materiali è stata aggiornata per facilitarne l’uso.
- La funzione per l’inserimento dei simboli di tolleranza di forma è stata completamente riprogettata per migliorare e facilitare l’esperienza d’uso.
- La visualizzazione degli schizzi è stata separata dalla visualizzazione degli schizzi delle ripetizioni piatte delle parti in lamiera, in modo da poter decidere separatamente cosa visualizzare.
- Quando si salva un disegno come file DWG o DXF, nel file esportato le entità di schizzo appaiono nel colore di schizzo assegnato. I colori sono supportati anche per gli schizzi delle ripetizioni piatte delle parti in lamiera.
- Accedi alla modalità Dettagli per tutti i disegni, indipendentemente dalla versione di SolidWorks in cui sono stati salvati o se sono stati salvati in modalità Dettagli.
- Apri i disegni in modalità Dettagli direttamente da un assieme in modalità Revisione grandi progetti.
- Escludi un componente, una configurazione o un modello dalla distinta materiali direttamente dal componente stesso, in modo da non dover ripetere l’operazione sistematicamente.
Vantaggi
Risparmio di tempo durante l’apertura e la definizione dei dettagli di un disegno SOLIDWORKS.

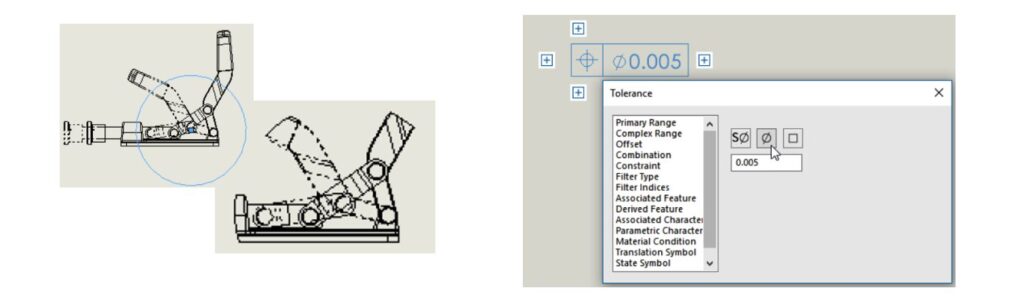

3. Quote e tolleranze geometriche più efficienti
- Lavora direttamente nell’area grafica guidata dall’interfaccia utente durante la creazione dei quadri di controllo delle funzioni, cella per cella.
- Crea quadri di tolleranza secondo lo standard ISO 1101:2017 e gli standard associati ISO 2692, ISO 5458, ISO 5459 e ISO 8015.
Vantaggi
Lavora in modo più rapido e intuitivo durante la definizione delle tolleranze dei progetti.
4. Modellazione ibrida
- Crea un corpo solido ibrido o di superficie che include la geometria BREP della mesh e la geometria BREP classica.
- Combina i vantaggi dei dati mesh con la precisione e le funzioni parametriche offerte dalla modellazione solida.
Vantaggi
Risparmio di tempo quando si lavora con la geometria mesh grazie alla modellazione ibrida.

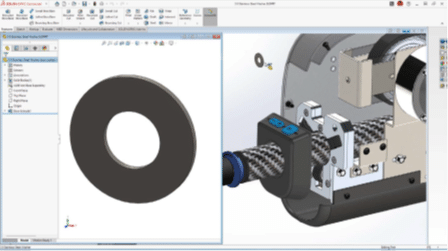

5. Miglioramenti alla modellazione di parti
- Crea facilmente funzioni di perni filettati esterni mediante la Creazione guidata perni.
- Crea contemporaneamente uno sformo su entrambi i lati delle linee di divisione.
- Specchia contemporaneamente la geometria intorno a due piani invece di doverla ripetere due volte.
- Crea più facilmente le filettature cosmetiche con un’interfaccia utente migliorata e un aspetto più realistico.
Vantaggi
Creazione della geometria delle parti più rapida e semplice.

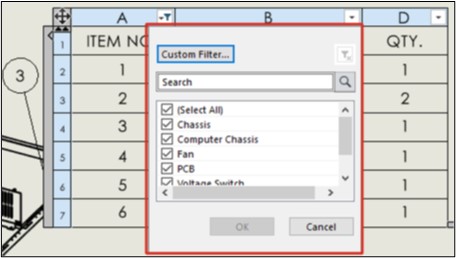

6. Supporto della distinta di taglio nelle tabelle della distinta materiali
- Risparmia tempo e crea distinte di taglio dettagliate nelle tabelle delle distinte materiali (BOM) a seconda delle necessità, dissolvendo automaticamente o manualmente i componenti nelle distinte materiali multilivello.
- Crea bollature per gli elementi della distinta di taglio di sotto saldatura nelle distinte materiali le cui proprietà di bollatura corrispondono alla distinta materiali collegata.
- Crea distinte di taglio dettagliate per tutti i tipi di distinta materiali, non solo quelle multilivello.
Vantaggi
Funzionalità avanzate della distinta materiali grazie ai miglioramenti della distinta di taglio.
7. Tabelle di configurazione
- Crea parti basate sulle tabelle con tabelle native di SOLIDWORKS senza la necessità di Microsoft® Excel.
- Risparmia tempo e fatica con la creazione automatica di tabelle di configurazione quando parti o assiemi hanno più configurazioni.
- Maggiore flessibilità nella progettazione con le funzionalità aggiuntive fornite dalla tabella di configurazione (non disponibile nella finestra di dialogo Modifica configurazioni).
Vantaggi
Risparmio di tempo nella creazione di configurazioni con flussi di lavoro integrati semplificati.

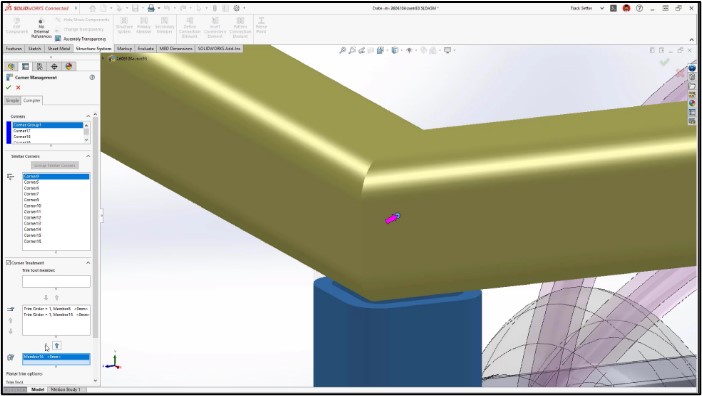

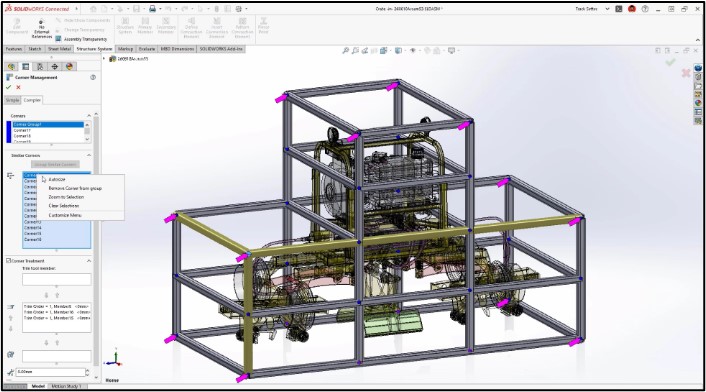

8. Miglioramenti al Sistema di struttura e alla saldatura
- Aggiungi facilmente estremità chiuse agli elementi dei tubi del Sistema di struttura con profili circolari, quadrati o rettangolari.
- Crea più membri secondari utilizzando Elementi strutturali secondari per la coppia selezionata e crea membri secondari con il metodo Fino ai membri.
- Risparmia tempo definendo un elemento di connessione riutilizzabile e inserendolo in una parte del sistema di struttura.
Vantaggi
Creazione delle saldature rapida e semplice grazie ai miglioramenti apportati al sistema di struttura.
9. Nuovo connettore del tirante
- Crea facilmente questo nuovo connettore del tirante selezionando facce cilindriche, bordi circolari e vertici senza la necessità di modificare la geometria.
- Utilizza una varietà di giunti, sezioni trasversali e materiali.
Vantaggi
Utilizzo di connettori potenti per una configurazione più semplice e simulazioni più rapide.
10. Collegamento e contatto ottimizzati
- Riduci il numero di vincoli per migliorare le prestazioni e la precisione per vincoli e contatto.
- Convalida i modelli in modo notevolmente più rapido con il solutore iterativo.
Vantaggi
Risoluzione dei modelli notevolmente più veloce grazie a vincoli e contatti.
11. Progettazione e comunicazione basate su file DWG migliorate
- Crea blocchi personalizzabili per rappresentare più configurazioni di un blocco e semplificare le comunicazioni.
- Converti e modifica i blocchi dinamici AutoCAD® per riutilizzare i file DWG legacy.
Vantaggi
Transizione semplificata da AutoCAD a DraftSight e ottimizzazione della produttività degli utenti.

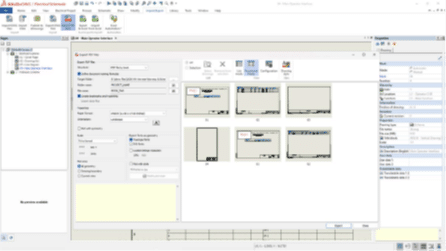

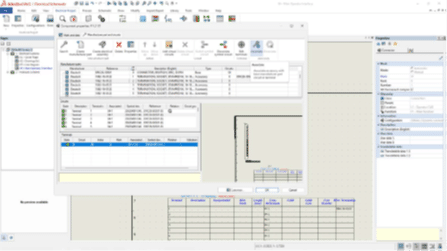

12. Documentazione e progettazione elettrica migliorate
- Crea report dettagliati e visivi e documentazione più accurata dei cablaggi elettrici per accelerare la produzione.

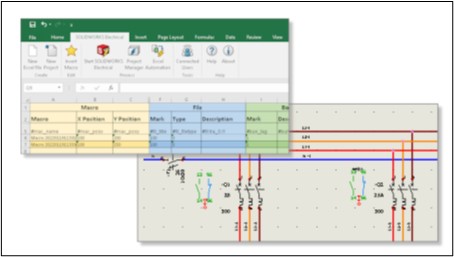

- Accelera la creazione di schemi, progetti 2D e 3D per progetti di grandi dimensioni.

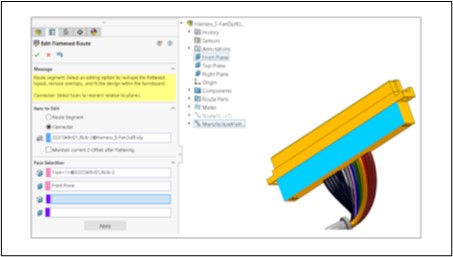

- Accelera l’instradamento di fili, cavi e cablaggi 3D.
Vantaggi
Risparmio di tempo quando si lavora con documentazione, progetti di grandi dimensioni e instradamento.
13. Visualizzazione e importazione con prestazioni ottimizzate
- Apri più rapidamente i file DXF™ o DWG in uno schizzo di parte.
- Apri più rapidamente i file STEP in SOLIDWORKS.
- Visualizza più rapidamente texture 3D e bordi di silhouette.
Vantaggi
Progettazione più rapida grazie ai miglioramenti delle prestazioni nelle aree di importazione e visualizzazione dei modelli.
14. Processi di controllo qualità semplificati
- Automatizza completamente la creazione dei documenti di controllo con le nuove API.
- Importa direttamente in SOLIDWORKS Inspection disegni, parti e assiemi esistenti di SOLIDWORKS.
- Gestisci e collabora in modo sicuro ai progetti di ispezione sulla 3DEXPERIENCE® Platform.
Vantaggi
Ottimizzazione della qualità dei prodotti attraverso l’automazione, l’accesso ai dati SOLIDWORKS e una collaborazione migliorata.
15. Collaborazione e condivisione dei dati migliorate

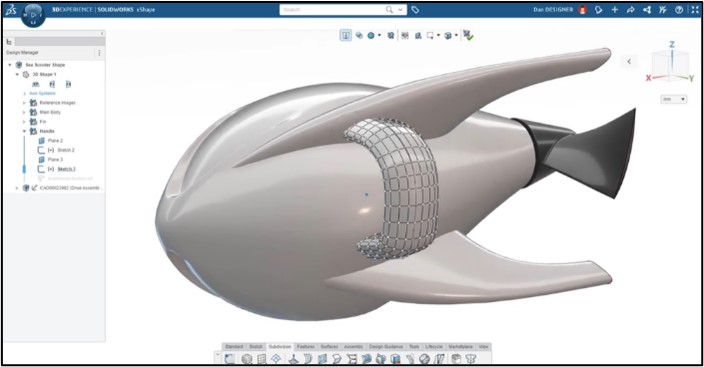

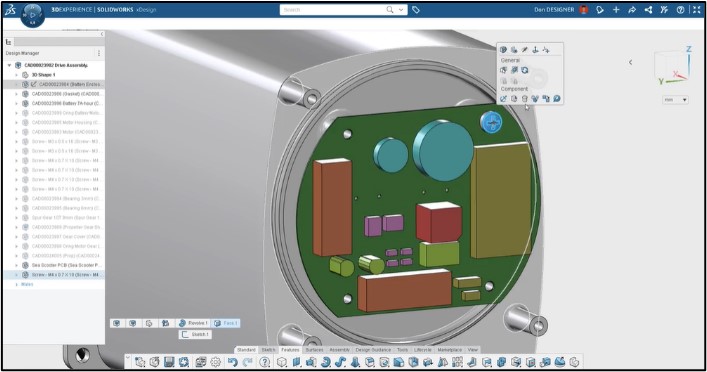

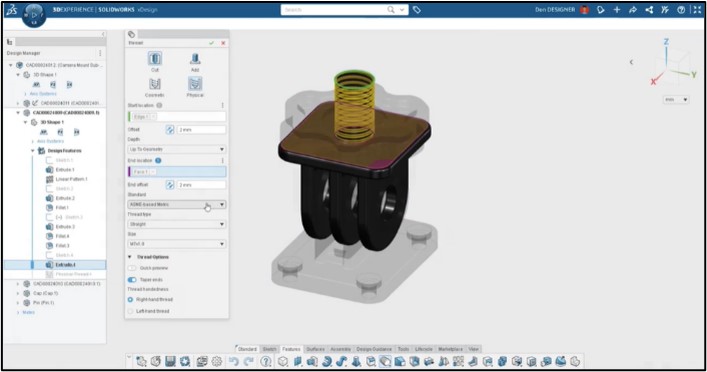

- Accelera l’innovazione e il processo decisionale connettendo il CAD 3D SolidWorks alla 3DEXPERIENCE® Platform sul cloud, per gestire e condividere facilmente tutti i tuoi dati e collaborare con altri utenti.
- Grazie a 3DEXPERIENCE SOLIDWORKS, puoi accedere ai tuoi comandi 3DEXPERIENCE preferiti da più posizioni in SOLIDWORKS, tra cui il menu File, il Command Manager e il menu contestuale con supporto totale di tutte le operazioni 3DEXPERIENCE.
Anche se stai lavorando con una versione Desktop di SolidWorks, puoi comunque collegarla alla piattaforma 3DEXPERIENCE®. Poter sfruttare le capacità collaborative che derivano dalla potenza e dall’ampiezza della suite 3DEXPERIENCE® Works basata sul cloud, ti consentirà di trarre un enorme vantaggio competitivo per migliorare i processi decisionali e l’innovazione dei prodotti.
Vantaggi
Maggiore vantaggio competitivo sfruttando la potenza e l’ampiezza del portfolio 3DEXPERIENCE Works.
16. Le novità di SolidWorks 2021
In questo paragrafo elenchiamo alcune delle principali novità della nuova release di SolidWorks 2021. Per conoscere ancora meglio le novità di SolidWorks 2021 puoi scaricare l’ebook gratuito.
Ecco i dettagli:
a) Miglioramenti della modalità di dettaglio del disegno
Sono state migliorate le prestazioni della modalità Detailing che rende ancora più veloce l’apertura del disegno, il Pan e lo Zoom. In modalità Dettagli, per le quote e le annotazioni esistenti create in modalità risolta, è possibile modificare altre caratteristiche come i valori di tolleranza, il tipo di linea e di freccia, aggiungere e rimuovere quote in set di quote a catena e a linea di base.
b) Flussi di lavoro semplificati per la creazione di assiemi
I miglioramenti alla modellazione degli assiemi includono:
- rapporti di rilevamento delle interferenze che possono essere esportati con immagini in fogli di calcolo Excel;
- la possibilità di salvare i modelli defeatured come configurazioni in modo che gli utenti possano passare dalla versione completa a quella semplificata;
- risoluzione automatica dei componenti leggeri;
- lunghezza delle curve per i modelli a catena;
- un’opzione per risolvere automaticamente i componenti leggeri all’espansione del nodo Feature Tree.
c) Migliore flessibilità di progettazione delle parti
In SolidWorks 2021 il comando Redo (il contrario dell’annulla) è disponibile in oltre 60 funzioni, nel modulo lamiera posso creare flange di bordo su bordi tangenti non planari, è possibile aggiungere e equazioni nelle proprietà dei file e nelle proprietà delle liste di taglio.
d) Operazioni più rapide su progetti complessi e di grandi dimensioni

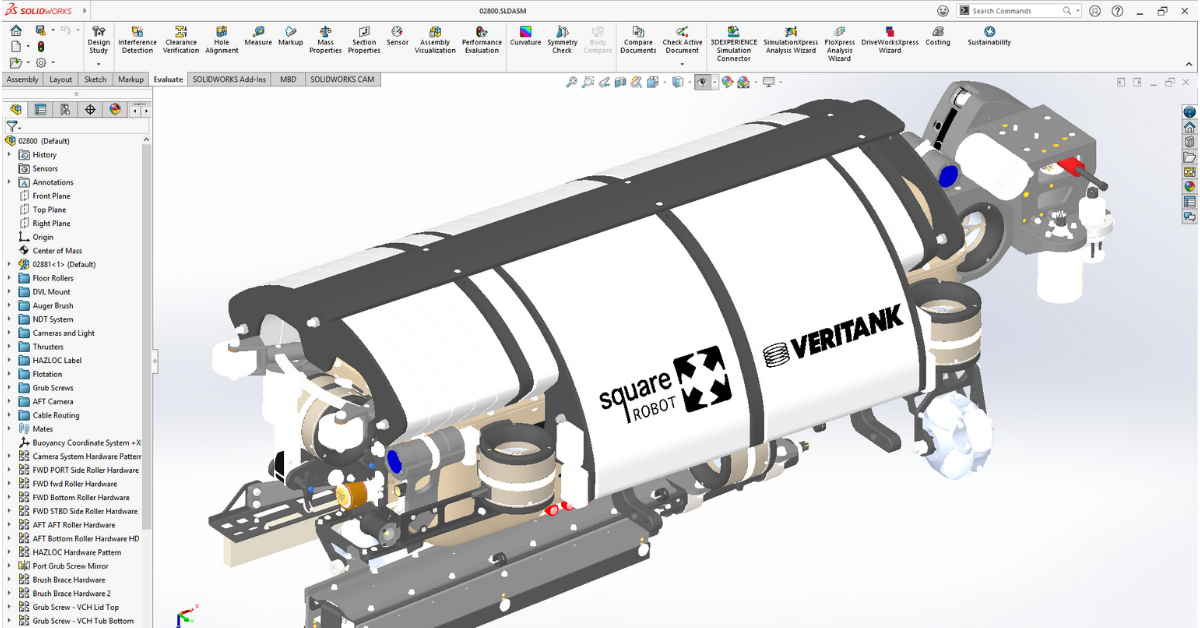

Prestazioni notevolmente migliorate nella gestione della grafica, a partire dalla riduzione dell’occlusione in shading, nel gestire i bordi di silhouette e le linee nei disegni 2D; in apertura, salvataggio e chiusura degli; nel cambio delle configurazioni; nel rilevamento e nella segnalazione di riferimenti circolari; durante l’aggiunta di file al Vault di SolidWorks PDM.
e) Collegamento alla piattaforma 3DEXPERIENCE
Possibilità di creare flussi di lavoro e di sviluppo prodotto ed estenderli facilmente con nuovi strumenti in base all’evoluzione delle esigenze aziendali. Questo ecosistema che va dalla progettazione alla produzione e connesso al cloud, consente ai team di collaborare su dati in tempo reale, ovunque si trovino, in qualsiasi momento e su qualsiasi dispositivo. E’ sufficiente un collegamento ad Internet.
f) Mesh migliorata
Non è possibile simulare finché non si crea una mesh. SOLIDWORKS Simulation 2021 offre una nuova mesh di default, che permette al progettista di ottenere una mesh molto più velocemente con la stessa precisione. La nuova diagnostica delle mesh inoltre permette di identificare, isolare ed essere avvisati quando è necessario correggere elementi di scarsa qualità, migliorandoli.
g) Ridisegnato Plastics Manager Tree
Una riprogettazione dei vari nodi dell’albero di Plastics Manager fornisce un flusso di lavoro più snello e logico, guidando l’operatore nella selezione dei materiali, nell’inserire le specifiche del dominio, i parametri di processo e altre informazioni chiave per la simulazione delle materie plastiche. L’utilizzo di questi nuovi flussi di lavoro semplifica notevolmente la fase di preelaborazione della simulazione
h) Miglioramento dell’accuratezza dei risultati di raffreddamento
È stata migliorata la modellazione per deflettori e gorgogliatori facenti parte dei componenti del sistema di raffreddamento. La modellazione avanzata del canale di flusso del deflettore e del gorgogliatore consente la creazione di una mesh esaedrica precisa attraverso la sezione trasversale. Questa rappresentazione più accurata della mesh migliora la precisione complessiva del flusso del liquido di raffreddamento e delle soluzioni di raffreddamento dello stampo.
i) Routing elettrico 3D più veloce
Le prestazioni con l’instradamento dei fili in 3D sono state notevolmente migliorate, consentendo agli utenti di sperimentare più rapidamente le scelte dei percorsi elettrici all’interno di apparecchiature complesse per perfezionare il progetto complessivo del prodotto.
l) Manipolatore grafico nel sistema di strutture
È possibile interagire graficamente sullo schermo con il profilo del membro strutturale. Quando si seleziona il profilo, il manipolatore grafico viene visualizzato nell’area grafica in corrispondenza dei punti di perforazione. È possibile trascinare il profilo orizzontalmente o verticalmente oppure ruotarlo per adattarlo all’allineamento.
Vantaggi
Maggiore vantaggio competitivo sfruttando la potenza e l’ampiezza del portfolio 3DEXPERIENCE Works.
