Blog Nuovamacut

Vuoi controllare le tolleranze di parti e assiemi durante la progettazione? Scopri come con lo strumento TolAnalyst

Di Flavia Damiani | Software | 22 Maggio 2017

Quante volte vi capita di chiedervi se esiste la possibilità di fabbricazione del progetto molto prima di giungere alla fase di produzione? Con lo strumento di analisi della tolleranza TolAnalyst™ incluso in SolidWorks è possibile verificare automaticamente l’effetto delle tolleranze su parti e assiemi per garantire un accoppiamento adeguato dei componenti e verificare gli schemi di tolleranza prima che il prodotto entri in produzione.

Indice:

  1. Che cos’è TolAnalyst?
  2. Creazione di uno studio TolAnalyst
  3. Funzioni costruite
  4. Esempio con linee d’intersezione

Che cos’è TolAnalyst?

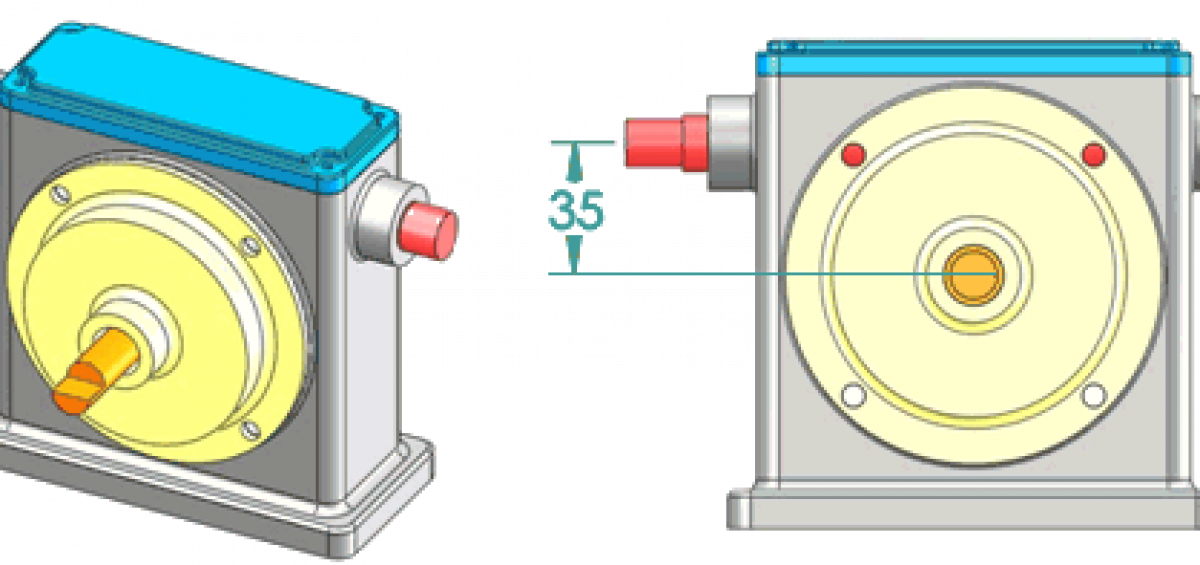

TolAnalyst è uno strumento di analisi della tolleranza usato per studiare gli effetti che tolleranze e metodi di assieme hanno su pile di quotatura tra due funzioni di un assieme. Il risultato di ogni studio è una pila di tolleranza minima e massima, un’analisi della tolleranza RSS (root-sum-squared) e un elenco delle funzioni e delle tolleranze classificate per impatto percentuale.

TolAnalyst effettua un’analisi di tolleranza chiamata studio, che viene creata usando una procedura a quattro fasi:

1. Misurazione. Stabilire la misurazione, distanza lineare tra due funzioni DimXpert.

2. Sequenza dell’assieme. Selezionare il gruppo ordinato di parti per stabilire una catena di tolleranze tra le due funzioni di misurazione. Le parti selezionate formano “l’assieme semplificato”.

3. Vincoli dell’assieme. Definire il modo in cui la parte è posizionata o vincolata nell’assieme semplificato.

4. Risultati dell’analisi. Valutare e visionare le pile di tolleranza peggiore minima e massima.

Creazione di uno studio TolAnalyst

1. Usare DimXpert per aggiungere tolleranze e quote alle parti di un assieme.

2. Aprire l’assieme.

3. Nella barra degli strumenti DimXpert, fare clic su Studio TolAnalyst o su Strumenti > DimXpert > Studio TolAnalyst.
Si apre il primo di quattro PropertyManager.
Per salvare lo studio TolAnalyst in un qualsiasi momento ed uscire, fare clic su nel PropertyManager TolAnalyst. Modificare lo studio per tornare ai dati salvati e continuare l’analisi.

4. Seguire la procedura a quattro fasi.

Funzioni costruite

Quando si esegue uno studio della tolleranza con TolAnalyst, lo strumento tiene conto di quote e tolleranze applicate alle funzioni costruite con DimXpert per le parti e dei loro effetti su altre funzioni nella catena di tolleranza.
Funzioni costruite interessate:

  • Punti d’intersezione
  • Linee d’intersezione

Esempio con linee d’intersezione

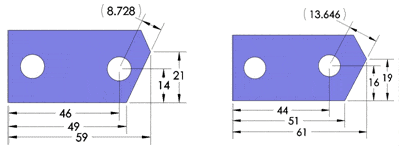

Con TolAnalyst, si crea uno studio per determinare le tolleranze di una misurazione definite dal piano sulla destra del foro destro, indicato dalla quota di riferimento 11.18. La posizione del piano è controllata da due funzioni costruite, linee d’intersezione indicate da cerchi rossi.

Lo studio TolAnalyst tiene conto delle quote e tolleranze applicate alle funzioni costruite e ai fori.

I valori 20, 50 e 60 cambiano.
