Dopo un periodo in fase Beta piuttosto lungo, DraftSight per MacOS è ora finalmente disponibile e completo di tutte le funzionalità di progettazione.
Quali funzionalità ti aspetti di trovare in DraftSight su MacOS?
Con l’eccezione di Drawing Compare, Image Tracer, 3D ContentCentral® ed integrazione HomeByMe, a causa della diversa architettura software, tutte le funzionalità di progettazione di DraftSight per Windows, sono ora disponibili anche per Mac.
Vediamo di seguito le principali novità dell’ultima release.
Indice:
Monitoraggio delle annotazioni
Il nuovo “Monitoraggio delle annotazioni” ti aiuta a identificare rapidamente le annotazioni prive di associatività o dissociate. Permette di riassociare facilmente le annotazioni ad oggetti o entità per completare e gestire le informazioni di un disegno.
Estrazione guidata dei dati
Il nuovo strumento “Estrazione dati” offre flessibilità di progettazione combinando i dati di disegno con i dati esterni in un’unica interfaccia riducendo gli errori e migliorando la collaborazione all’interno dell’Azienda. Consente inoltre di semplificare il processo di progettazione riducendo il conteggio manuale delle entità ed inserendo in automatico una tabella con i dati estratti nel disegno.
Strumento Selezione cicli
Il nuovo strumento “Selezione cicli” permette di visualizzare, selezionare ed eliminare le entità sovrapposte semplificando il lavoro di progettazione. Visualizzando la finestra di selezione cicli potrai visualizzare e selezionare facilmente l’oggetto evidenziato tra le varie entità sovrapposte.
Scheda barra multifunzionale contestuale
Le schede della “Barra multifunzionale contestuale” velocizzano la progettazione perché selezionata una entità, permettono di visualizzare tutte le opzioni rilevanti ed i relativi comandi per la creazione e la modifica dell’entità, raggruppati in una pratica scheda.

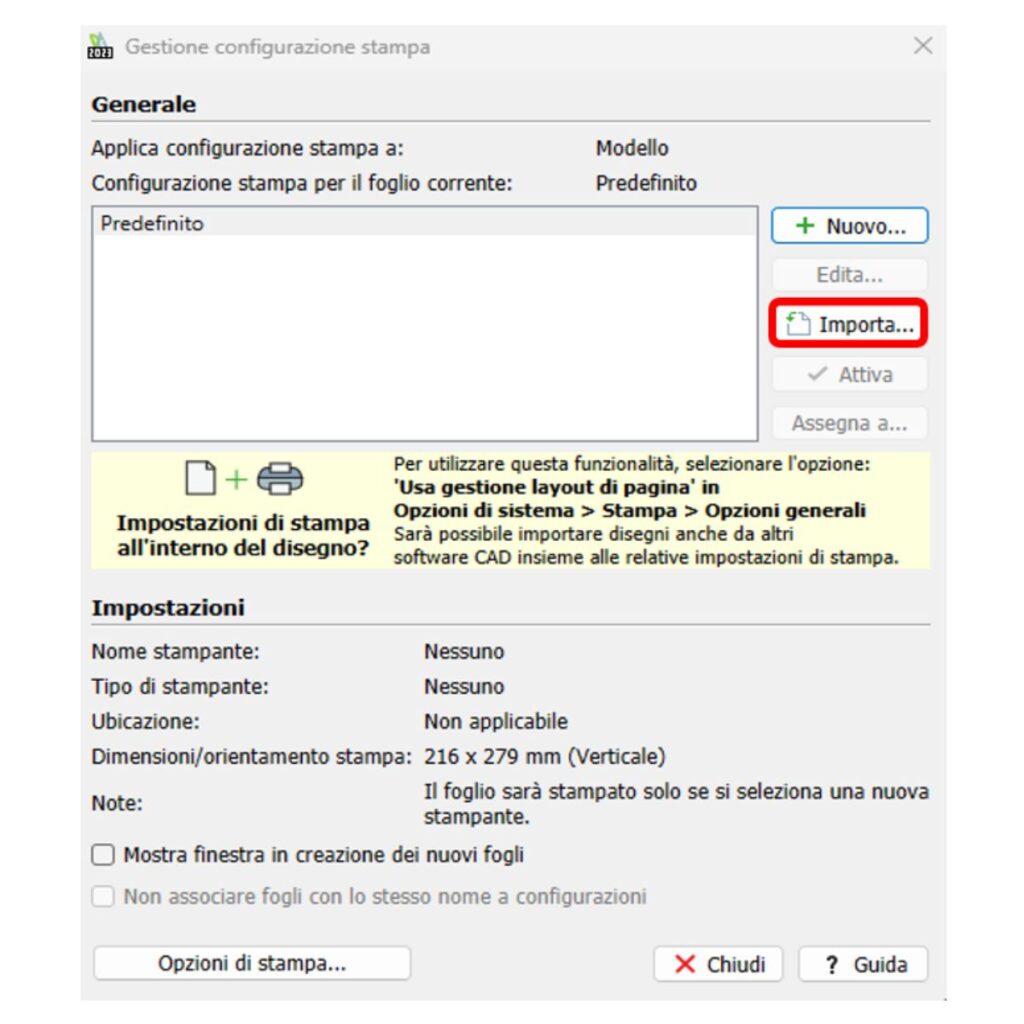

Gestione layout di pagina
Con la nuova finestra della “Gestione layout di pagina” potrai riutilizzare velocemente le opzioni di stampa personalizzate salvate nel disegno o nei modelli di disegno, risparmiando tempo prezioso.
Ma in DraftSight per MacOS troverai anche:
- l’importazione DGN

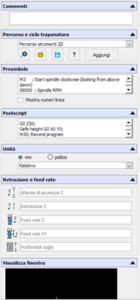

- la generazione di G Code
- la stampa in batch
- il supporto per la programmazione in Lisp

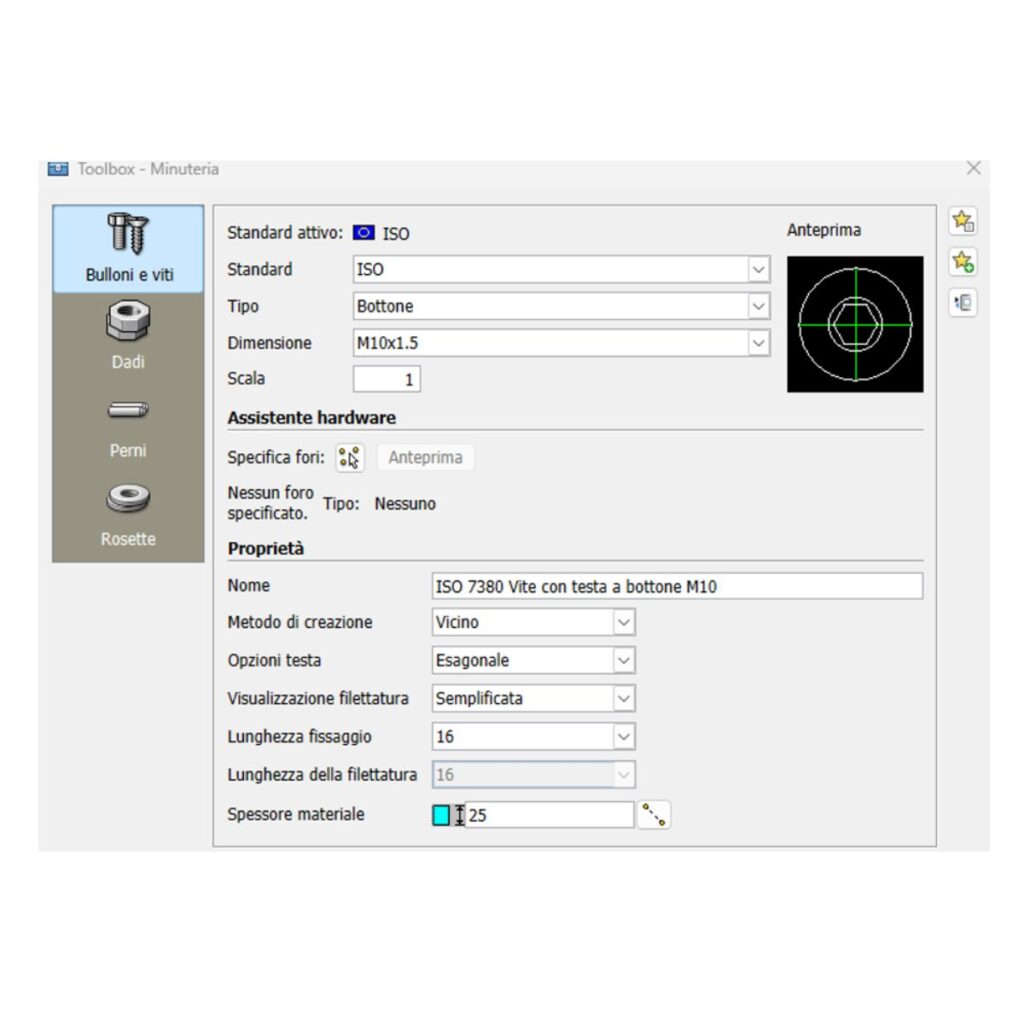

- la Toolbox, ovvero una libreria di componenti meccanici
- e una serie di altre funzionalità che puoi verificare sulla pagina dedicata a Draftsight
Funzioni di modellazione 3D
Come in DraftSight Premium per Windows, in DraftSight Premium per MacOS troverai una lunga lista di funzionalità per la modellazione 3D, come ad esempio:
- Casella: crea un parallelepipedo,
- Piramide: crea una piramide,
- Cuneo: crea un cuneo triangolare tridimensionale,
- Superficie piana: crea una superficie piana rettangolare,
- Cono: crea un cono solido,
- Cilindro: crea un cilindro solido,
- Sfera: crea una sfera solida,
- Toro: crea una geometria toroidale solida.
Oltre agli strumenti per la creazione di solidi di base, ci sono anche altri strumenti extra, come ad esempio:
- Estrudi: crea un solido 3D o una Superficie,
- Loft: crea un solido 3D unendo tra loro sezioni 2D esistenti,
- Polisolido: crea un solido 3D a spessore in funzione di una polilinea,
- Premi e trascina: modifica i solidi 3D o le aree delimitate mediante estrusione,
- Rivoluzione: crea un solido o una superficie 3D ruotando una sezione 2D attorno ad un asse,
- Sweep: crea un solido o una superficie facendo correre una sezione esistente lungo un percorso.
Strumenti di modifica dei solidi
Quelli finora elencati sono gli strumenti di modellazione 3D di base. Usandoli, potrai praticamente disegnare tutto ciò che desideri in 3D all’interno di DraftSight Premium per MacOS. Ma non è finita qui, in DraftSight Premium per MacOS troverai anche una vasta gamma di strumenti di modifica dei solidi che ti consentiranno di creare oggetti solidi 3D anche molto complessi. Di seguito una descrizione dei principali:
- Unione: crea una regione solida ottenuta per addizione di altre regioni o solidi
- Sottrarre: crea una regione solida ottenuta per sottrazione di un solido da un altro
- Intersecare: crea una regione solida ottenuta per intersezione di un solido con un altro
- Ruota 3D: Ruota il solido attorno ad una asse specificato
- Allinea 3D: Allinea le entità rispetto ad altre entità o a punti di destinazione nello spazio 3D
- Specchia 3D: crea un solido speculare secondo un piano ed attorno a un asse
- Serie 3D: consente di creare una ripetizione di entità nello spazio 3D, sia in modo lineare, sia in modo circolare attorno ad un asse
- Smussa bordi: smussa i bordi degli oggetti solidi
- Raccorda bordi: raccorda i bordi degli oggetti solidi
- Controllo interferenze: Verifica le interferenze all’interno di un modello solido
- Affettare: Taglia i solidi 3D con un piano o una superficie
- Ispessire: crea solidi 3D mediante l’ispessimento di superfici
Concludendo
Ricorda che indipendentemente dal fatto che i tuoi clienti utilizzino MacOS o Windows®, i file di disegno creati in DraftSight saranno compatibili con ogni sistema operativo. Quindi anche se lavori con sistemi diversi, non devi preoccuparti di eventuali incompatibilità dei file di disegno.
In funzione di quanto appena visto, se sei alla ricerca di un sistema CAD 2D di livello professionale su MacOS, DraftSight 2020 Premium è lo strumento giusto per te.
Tieni comunque in considerazione che al momento, DraftSight per MacOS non è ancora supportato per le versioni Enterprise o Enterprise Plus.
