distinta di taglio per saldature

Creazione di modelli di distinte materiali in SolidWorks PDM

Di Redazione Nuovamacut | Software | 28 Gennaio 2025

Ogni ciclo produttivo che si rispetti viene correlato di un’apposita distinta.

SolidWorks PDM da la possibilità di visualizzare il tipo distinta dedicato alle nostre lavorazioni

se non addirittura di crearne una appositamente ideata in base alle informazioni che vogliamo trasmettere. Infatti, il fine della nostra distinta potrebbe essere proprio quello di trasmettere le anagrafiche dei nostri componenti a un gestionale / ERP oppure di esportarle in un formato file che ci aggrada.

In questo breve articolo ti spiegheremo come fare. E’ possibile visualizzare le distinte fornite di default da SolidWorks PDM tramite l’apposita finestra di dialogo Distinta Materiali, che mostrerà le informazioni archiviate nel database PDM per ogni componente referenziato dal file selezionato e di cui abbiamo deciso di vedere la distinta. Esistono i seguenti modelli di distinta materiali:

Indice:

  1. Distinta materiali
  2. Distinta materiali elementi
  3. Distinta di saldatura
  4. Distinta di taglio
  5. Per creare un nuovo modello di distinta materiali

Distinta materiali

  • Visualizzata come opzione nella scheda Distinta materiali per un assieme o disegno CAD.

Distinta materiali elementi

  • Visualizzata come opzione nella scheda Distinta materiali per un elemento in Explorer elementi.

Distinta di saldatura

  • Visualizzata come opzione nella scheda Distinta materiali per una parte multicorpo con una distinta materiali di saldatura o distinta di taglio.

Distinta di taglio

  • Visualizzata come opzione nella scheda Distinta materiali per una parte multicorpo con una distinta materiali o distinta di taglio.

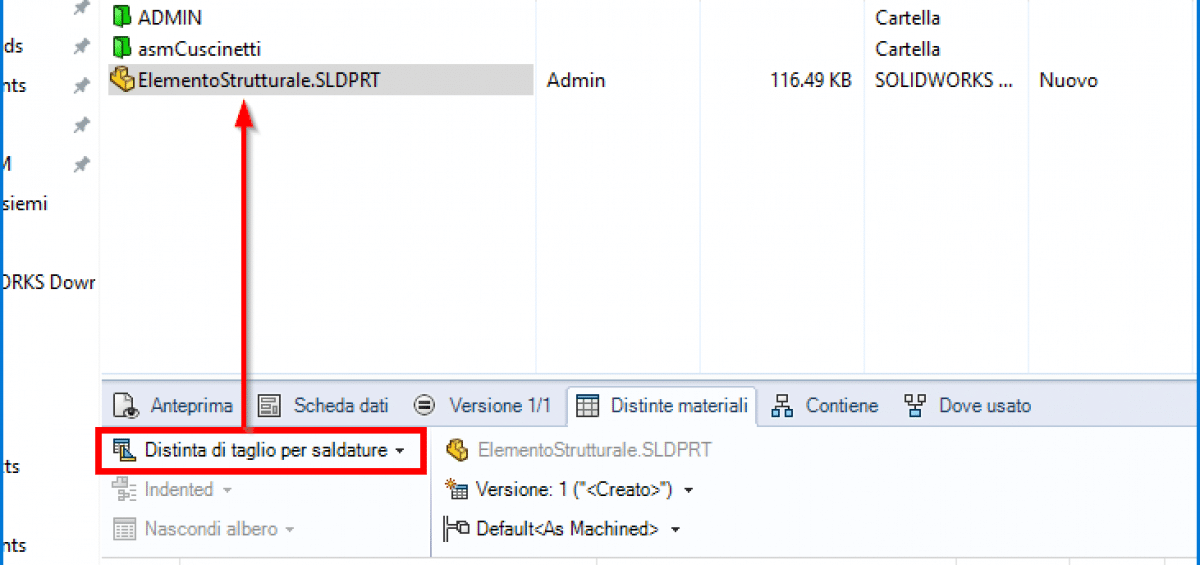

distinta di taglio per saldature

distinta di taglio per saldature

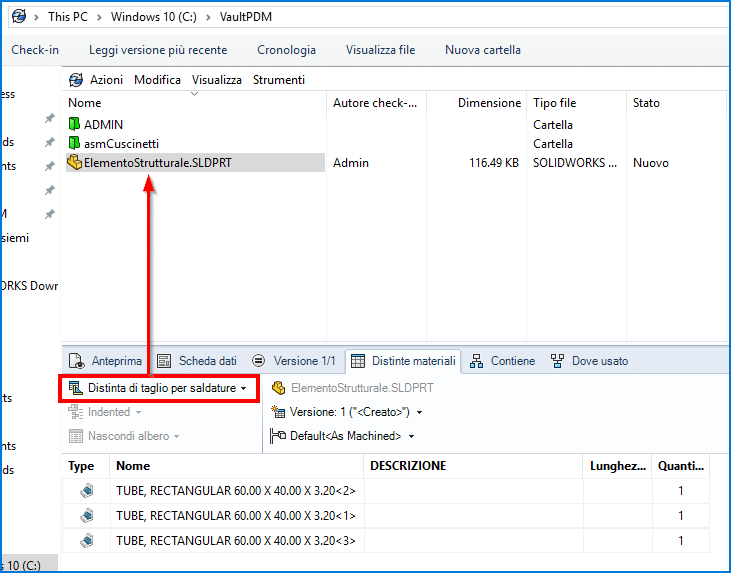

Una distinta di taglio in SolidWorks PDM Professional.

Inoltre, all’interno dell’applicazione Item Explorer troverai la Distinta materiali elementi come opzione nella scheda Distinta materiali per un item all’interno di questa applicazione.

Questi sopra descritti sono i modelli forniti da SolidWorks PDM, ma come dicevamo prima, per diversi motivi potresti aver bisogno di modificarli, se non addirittura di crearne uno completamente nuovo.

Per modificarli, all’interno dell’Amministrazione di SolidWorks PDM espandi la voce Distinte materiali, fai doppio clic sul modello che ti interessa e procedi con le modifiche.

Per creare un nuovo modello di distinta materiali:

  • accedere allo strumento Amministrazione come utente con permessi Aggiorna colonna.
  • Fare clic con il pulsante destro del mouse su Distinte materiali e scegliere Nuova distinta materiali.
  • Nella finestra di dialogo Distinta materiali, immettere il Nome distinta materiali.
  • Selezionare il Tipo di modello.
  • In Colonne, fare clic su Nuova colonna.
  • In Colonna selezionata:

⇒ in Variabile scheda dati potrai scegliere quale variabile (e quindi qualunque campo che normalmente visualizzi in data card!) visualizzare nella nuova distinta.
⇒ per mostrare agli utenti un descrittivo di colonna diverso dal nome informatico della variabile, modificare il campo Nome.
⇒ specificare l’Allineamento* del valore della colonna e la Larghezza predefinita della colonna.
⇒ per le variabili scheda dati (non le variabili sistema – come il nome file o la posizione della cartella che lo contiene o l’utente autore del check out), selezionare la modalità di ricerca delle configurazioni per individuare la variabile o definire un attributo di link selezionando Cercare la variabile nei valori specifici del riferimento.

*È possibile modificare la larghezza predefinita spostando i separatori di colonna nell’Anteprima.

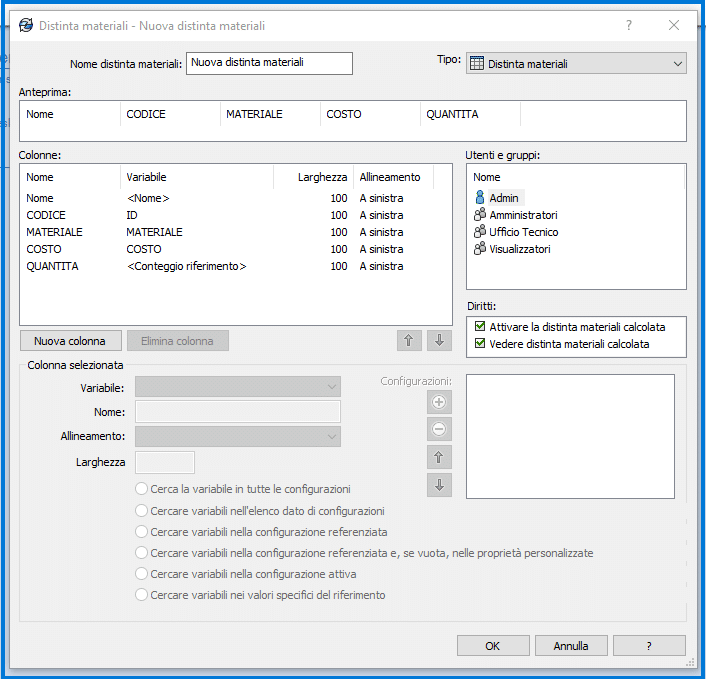

Schermata di creazione Nuova Distinta Materiali

Se si vogliono aggiungere altre colonne ripetere le i passaggi 5 e 6 altrimenti continuate seguendo questi ultimi step:

  • Utilizzare il campo Anteprima per controllare la modalità di visualizzazione delle colonne nel File Explorer SOLIDWORKS PDM o in Item Explorer.
  • In Utenti e gruppi, selezionare gli utenti e i gruppi che hanno accesso al modello distinta materiali e assegnare i Diritti.
  • Fare clic su OK.

Nel creare le colonne ricordati che queste sono obbligatorie

Distinta di saldatura ⇒ Descrizione
⇒ Conteggio riferimento
Distinta di taglio saldature ⇒ Descrizione
⇒ Quantità distinta materiali
⇒ Conteggio di riferimento (Quantità distinta materiali ignorata)

Se vuoi conoscere in maniera ancora più dettagliata come creare una distinta materiale interattiva in SolidWorks PDM, ti invitiamo a contattarci.
