Ecco come organizzare le annotazioni 3D con SOLIDWORKS

Di Matteo Alaimo | Software | 15 Giugno 2022

Aggiornato il 26/05/2026

Per anni l’industria manifatturiera ha basato la comunicazione tecnica sulle tavole 2D, considerate il riferimento principale per produrre, controllare e assemblare un componente. Con l’aumento della complessità dei prodotti e la diffusione dei modelli digitali, questo approccio ha iniziato a mostrare i suoi limiti: informazioni duplicate tra 2D e 3D, incoerenze tra versioni, errori di interpretazione e difficoltà nel trasferire i dati verso sistemi CAM, CMM e PLM.

È proprio da questa esigenza di coerenza, tracciabilità e automazione che nasce la quotatura 3D, ovvero l’idea di spostare le informazioni di prodotto direttamente sul modello digitale. In questo contesto si inseriscono le PMI (Product and Manufacturing Information): un insieme strutturato di dati tecnici (quote, tolleranze geometriche, note, materiali, rugosità, indicazioni di processo) applicati al modello 3D per renderlo completo, leggibile e pronto per essere utilizzato lungo tutto il ciclo di vita del prodotto.

L’obiettivo è semplice ma rivoluzionario: trasformare il modello CAD in una fonte unica di verità, eliminando ridondanze e ambiguità, e permettendo ai reparti aziendali di lavorare sempre con informazioni aggiornate e coerenti.

Indice:

  1. PMI e modello 3D: la Model-Base Definition (MBD)
  2. SOLIDWORKS MBD: la naturale evoluzione della quotatura 3D e delle PMI
  3. Gestione e navigazione delle annotazioni 3D in SOLIDWORKS MBD
  4. Conclusioni

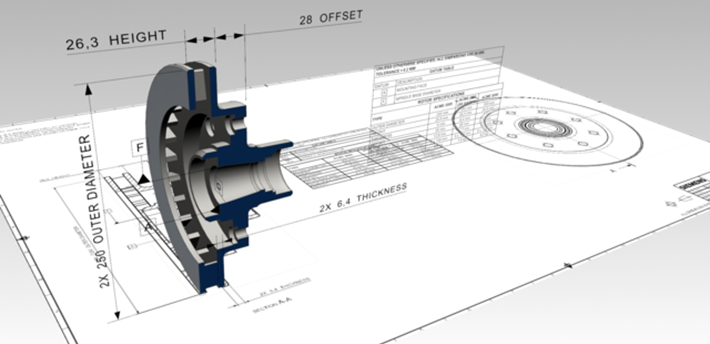

PMI e modello 3D: la Model-Base Definition (MBD).

Perché le PMI siano realmente utili, non basta “metterle sul modello”: devono essere organizzate, leggibili e interoperabili. Per questo la loro gestione si basa su standard internazionali che definiscono come creare, strutturare e scambiare le annotazioni 3D.

I principali standard per gestire le PMI nel modello 3D sono:

  • ASME Y14.41: definisce come rappresentare quote, tolleranze e annotazioni direttamente nel modello digitale.
  • ISO 10303 – STEP AP242: lo standard internazionale per lo scambio dei dati di prodotto, con supporto a PMI grafiche e semantiche e piena interoperabilità tra CAD, CAM, CMM e PLM.
  • Formati neutri come PDF3D e JT: utili per condividere modelli con PMI anche con utenti senza CAD avanzati, molto usati nel controllo qualità, con i fornitori e nella comunicazione tecnica.

L’adozione di questi standard rende le PMI coerenti, leggibili, riutilizzabili nei processi downstream e facilmente integrabili in un flusso digitale continuo, dal design alla produzione. In altre parole, sono la base per implementare un vero approccio Model-Based Definition (MBD), dove il modello 3D diventa il documento tecnico principale, riducendo tempi, errori e duplicazioni.

La Model-Based Definition si riassume in tre concetti chiave:

  • Integrata: un solo modello, aggiornato automaticamente, conforme agli standard LOTAR e libero da duplicazioni tra 2D e 3D. Questo riduce rilavorazioni, scarti e rischi di incongruenze.

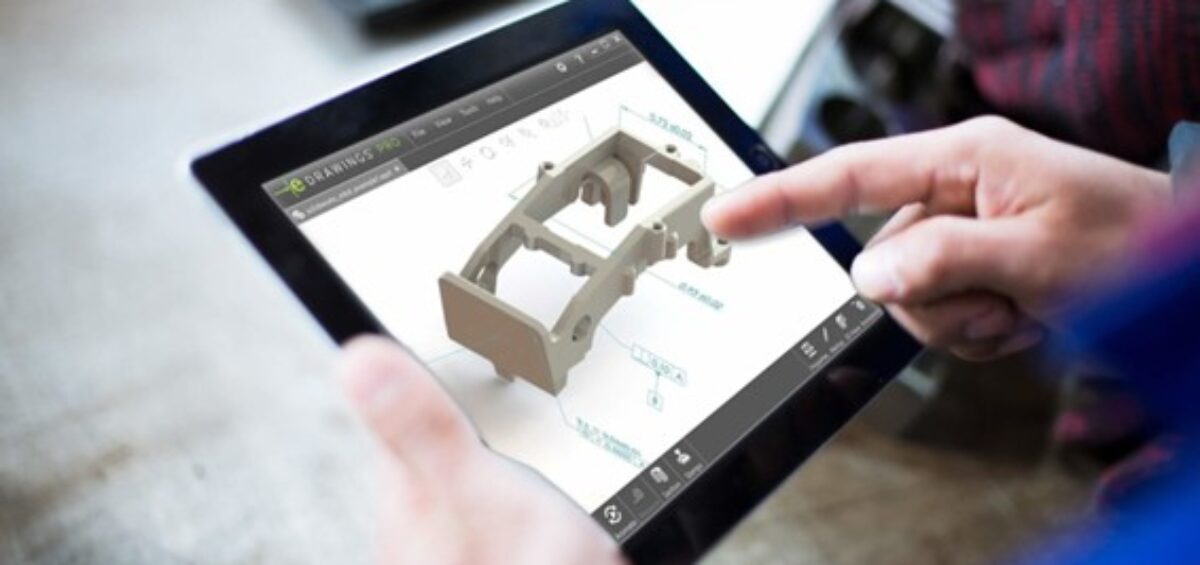

  • Intuitiva: la comunicazione avviene direttamente in 3D, su qualsiasi dispositivo, con quote, tolleranze, note e BOM sempre leggibili e contestualizzate. Ideale anche per richieste di preventivo e report di controllo.
  • Intelligente: le specifiche 3D guidano processi avanzati come analisi delle tolleranze, programmazione CAM e CMM, eliminando ambiguità tipiche dei disegni 2D e favorendo automazione e qualità.

SOLIDWORKS MBD: la naturale evoluzione della quotatura 3D e delle PMI

In questo scenario di trasformazione digitale, dove le PMI diventano parte integrante del modello 3D e la documentazione tecnica si sposta verso un approccio più coerente e automatizzato, si inserisce SOLIDWORKS MBD. La soluzione nasce proprio per rispondere alla necessità di creare, organizzare e comunicare le informazioni di prodotto direttamente sul modello, senza passare obbligatoriamente dalle tavole 2D.

SOLIDWORKS MBD permette di applicare quote, tolleranze geometriche, note tecniche e indicazioni di processo in modo strutturato e conforme agli standard internazionali. Non si limita a “mostrare” le PMI: le gestisce, le rende navigabili, le raggruppa in viste dedicate e le esporta in formati neutri come PDF3D e STEP con PMI semantiche, garantendo interoperabilità con produzione, qualità e fornitori.

L’obiettivo è chiaro: trasformare il modello 3D in un documento tecnico completo, capace di guidare l’intero processo industriale. Con SOLIDWORKS MBD, il modello non è più solo una geometria da cui ricavare disegni, ma diventa il fulcro del Digital Thread, un contenitore unico e aggiornato di tutte le informazioni necessarie per progettare, fabbricare e controllare un prodotto, per renderle realmente utilizzabili nei flussi aziendali, riducendo errori, tempi di revisione e dipendenza dalla documentazione 2D tradizionale.

Gestione e navigazione delle annotazioni 3D in SOLIDWORKS MBD

All’interno dell’ambiente MBD, la gestione delle annotazioni 3D è pensata per essere intuitiva, rapida e precisa, in continuità con l’obiettivo di rendere il modello la fonte principale di informazioni. Come mostrato nella figura 1, le annotazioni possono essere filtrate e selezionate in base al tipo (quote, tolleranze, note, simboli), permettendo di isolare rapidamente ciò che serve in ogni fase di lavoro. Selezionando una funzione nell’albero del modello, tutte le quote e le annotazioni collegate vengono automaticamente evidenziate. Questo aiuta a comprendere immediatamente quali riferimenti definiscono la geometria, facilitando l’interpretazione della quotatura e delle tolleranze applicate.

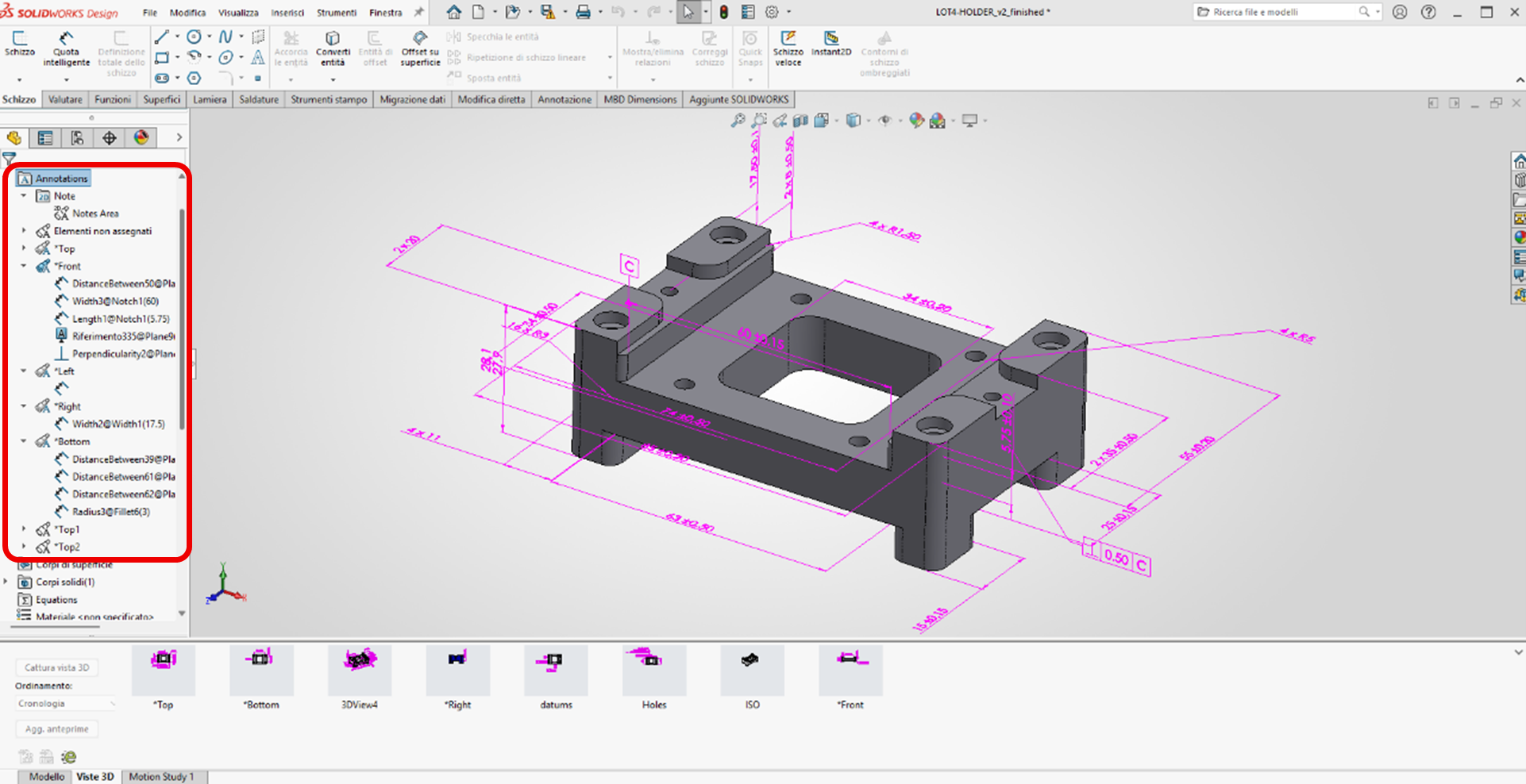

Figura 1: Annotazioni 3D organizzate per tipo di tolleranza

La figura 2 mostra come le annotazioni siano organizzate secondo le principali viste ortografiche del modello (viste di annotazione), rendendo la struttura chiara e coerente con la logica di lettura tecnica. Quando serve individuare rapidamente un’annotazione specifica, è possibile utilizzare la lista dell’albero delle annotazioni oppure cercare direttamente una parola chiave nella barra di ricerca: un modo veloce per trovare singoli elementi o gruppi di annotazioni correlate.

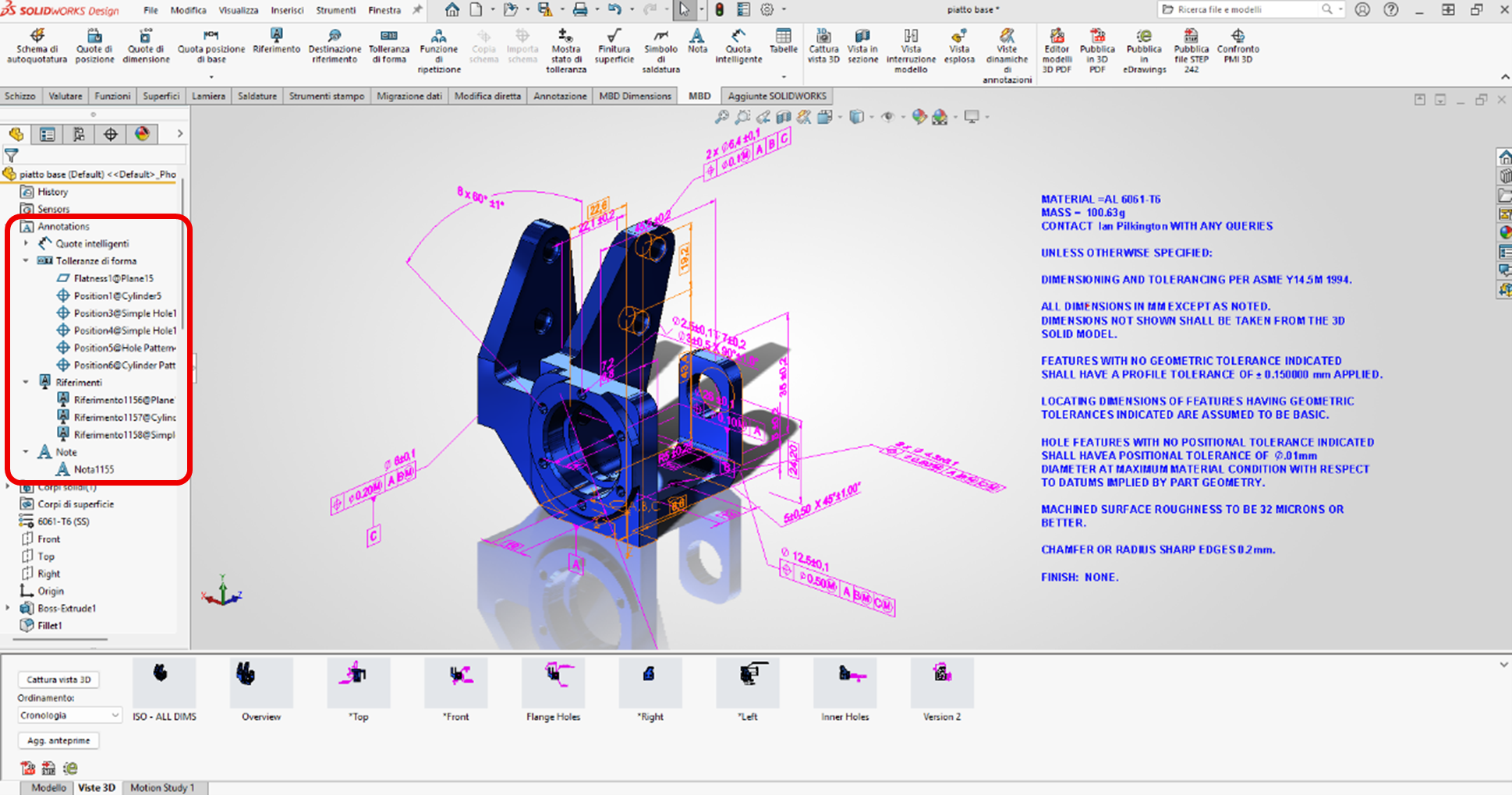

Figura 2. Annotazioni 3D organizzate per vista di annotazione

Ogni nodo dell’albero può essere mostrato o nascosto tramite un semplice clic con il tasto destro, offrendo un controllo puntuale sulla visibilità. Questo diventa particolarmente utile quando si acquisisce una vista 3D MBD, perché consente di decidere con precisione quali annotazioni includere senza dover attivare o disattivare intere viste predefinite. In questo modo, la creazione delle viste 3D diventa più flessibile e mirata: l’utente può concentrarsi sulle informazioni davvero necessarie, evitando sovraccarichi visivi e mantenendo la documentazione chiara e leggibile.

Conclusioni

L’evoluzione verso una documentazione tecnica completamente digitale non è più una tendenza, ma una necessità concreta per garantire coerenza, efficienza e continuità nei processi industriali. Le PMI applicate al modello 3D e strumenti come SOLIDWORKS MBD rappresentano la risposta più matura a questa esigenza: eliminano la dipendenza dalle tavole 2D, riducono gli errori e permettono di costruire un flusso informativo realmente integrato lungo tutto il ciclo di vita del prodotto.

In definitiva, l’adozione di un approccio MBD supportato da strumenti come SOLIDWORKS MBD non è solo un miglioramento operativo: è un passo strategico verso un ecosistema digitale più coerente, efficiente e pronto per le sfide della produzione moderna. È la transizione naturale da un mondo basato sui disegni a un mondo basato sui dati e sulle informazioni, dove il modello 3D diventa il vero centro della conoscenza tecnica aziendale.



Vuoi vedere SOLIDWORKS MBD in azione?
Guarda il tutorial completo e scopri come organizzare annotazioni 3D, creare viste dedicate ed esportare PDF 3D interattivi per una documentazione tecnica più moderna ed efficiente.

Scrivici per ricevere subito
le informazioni che cerchi

Tutorial SolidWorks
